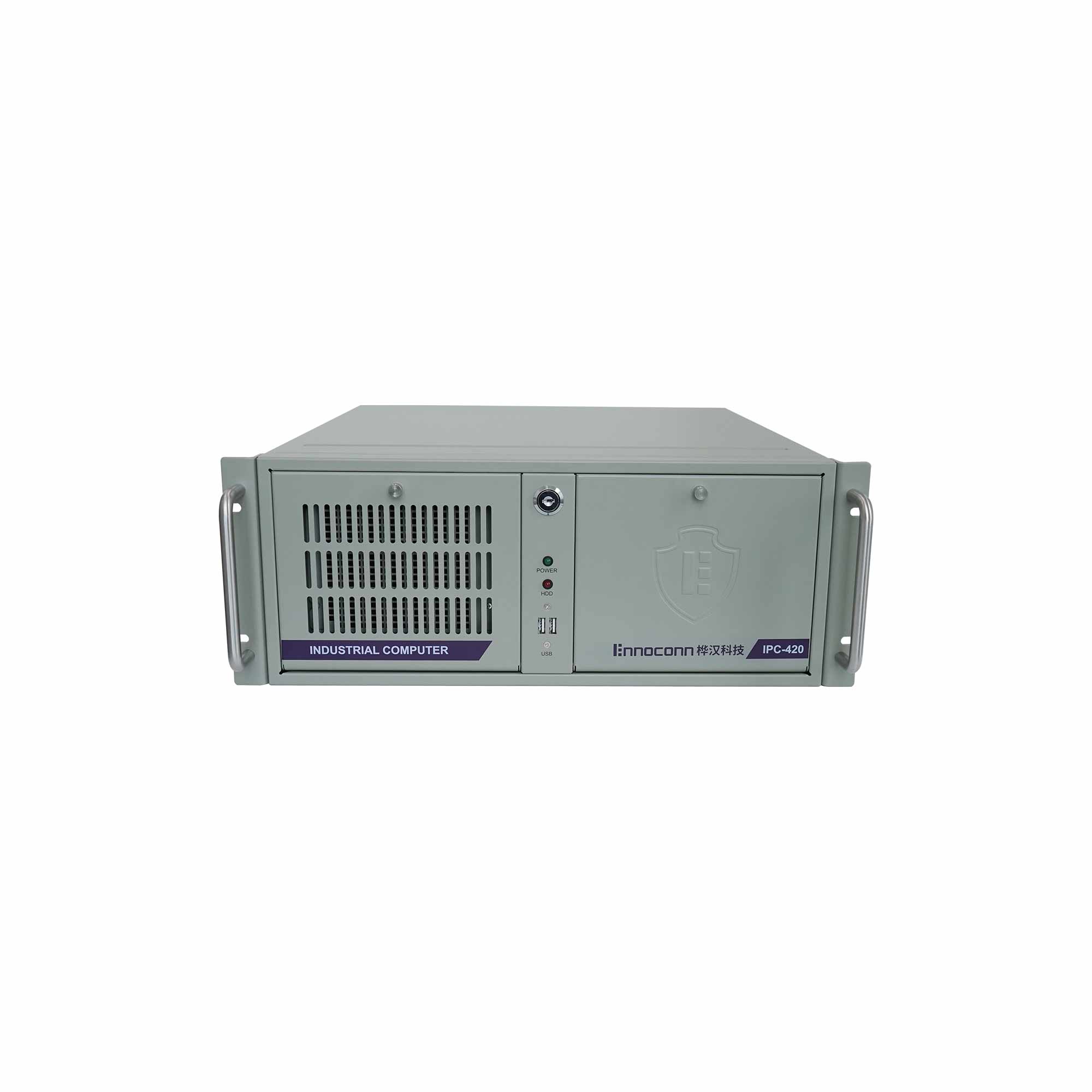

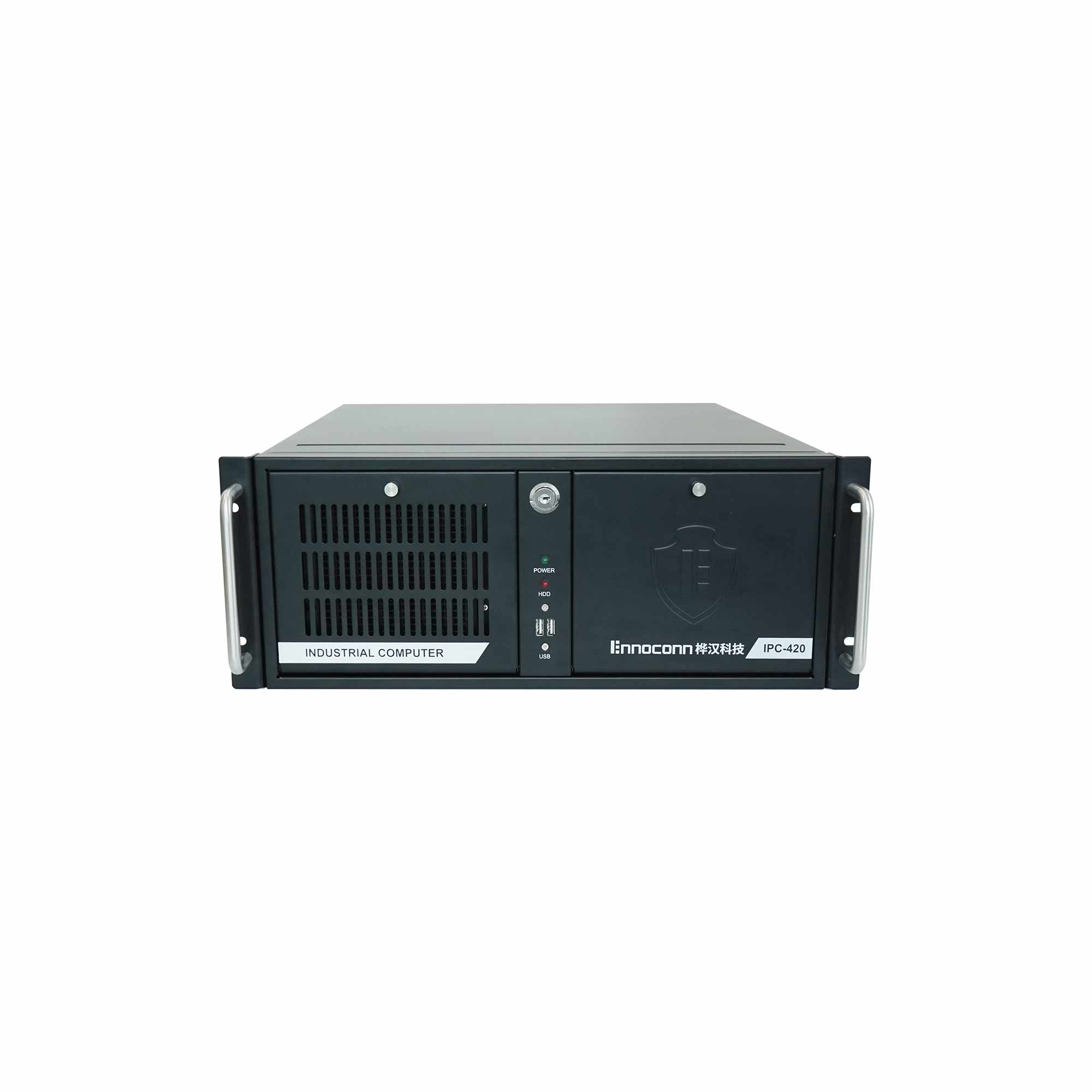

4U工控机 CEFS-RA21-Q67A-4U

Intel^®12/13代酷睿 i9/i7/i5/i3/奔腾^®/赛扬^®处理器, 功耗最高支援到125W, 支持intel vPro
双通道4插槽 DDR4 2400/2666/2933/3200MHz, 高达128GB
支持VGA, HDMI2.0, DP++三屏显示
支持双Intel GbEs, USB3.2 Gen1/2, 8位GPIO
内置PCI,PCIe插槽，支持多种模块扩展
抗震动磁盘架设计，可支持1个5.25寸光驱、2个2.5"SSD、3个3.5"HDD硬盘
前部可访问 USB接口，更易于数据传输
海岸线上的USB端口支持Ennoconn USB SR Pro

产品介绍
详细参数
产品型录
驱动程序

产品介绍：

4U, Intel^®12/13代酷睿 i9/i7/i5/i3/奔腾^®/赛扬^®处理器, 功耗最高支援到125W, 支持intel vPro

系统 System

处理器 Processor	Intel^® 12th/13th Gen Core ™ i9/i7/i5/i3/Pentium^®/Celeron^® Processor, LGA1700,TDP up to 125W
芯片组 Chipset	Q670E
内存 Memory	4 x DDR4 2400/2666/2933/3200 MHz U-DIMM Slot, up to 128GB
图形 Graphics	Intel^® UHD Graphics 770
存储 Storage	4 x SATA 3.0, 1 x M.2( PCIe4.0x4 NVMe ) 2242/2280
操作系统 OS	Windows 10 64bit, Linux
看门狗 Watchdog Timer	System Reset, Programmable via software from 1 to 255 seconds
信赖平台模块 TPM	Nuvoton TPM2.0

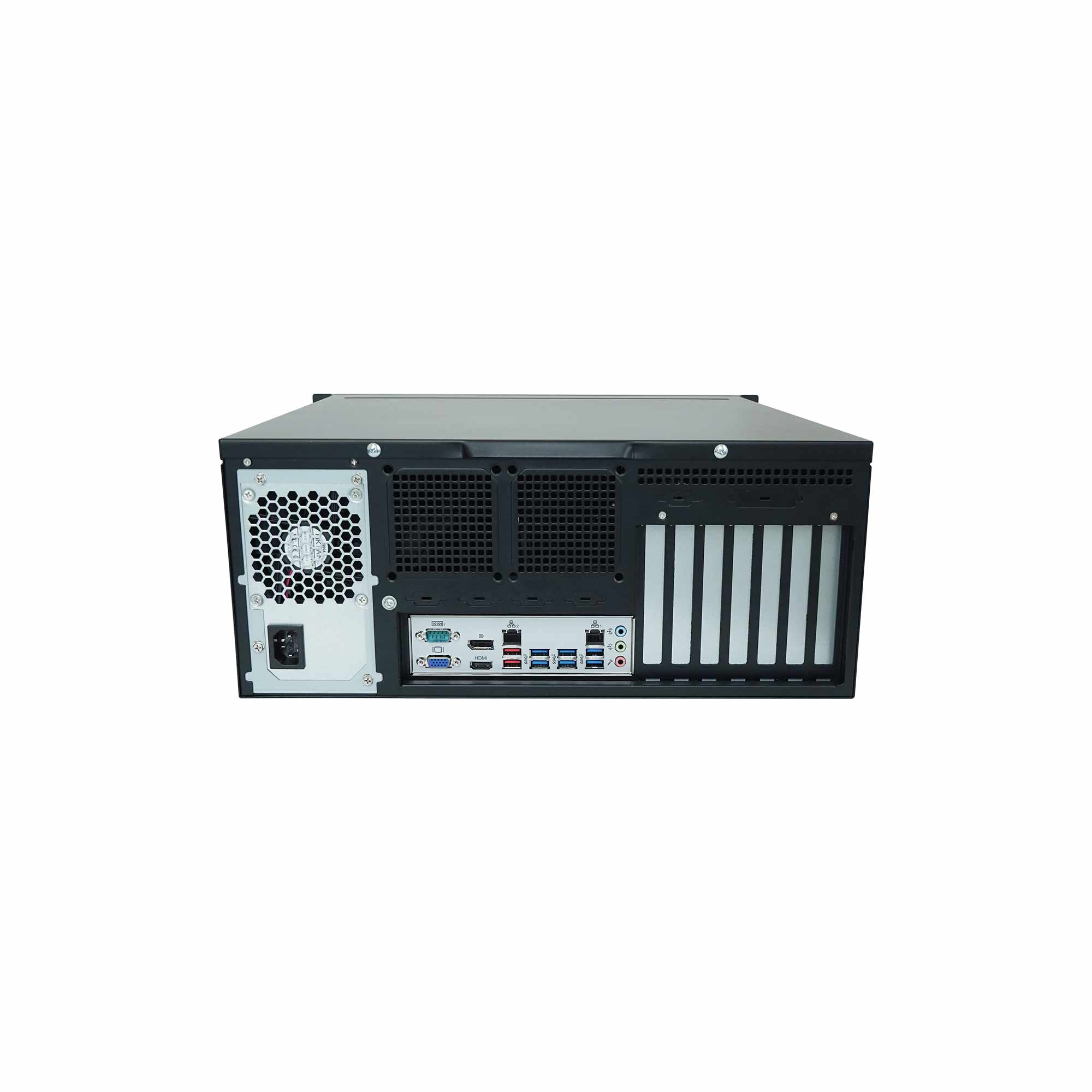

外部接口 External I/O

网口 Ethernet	1 x Intel^® i219-LM GbE, 1 x Intel^®I226-V co-lay I225-LM (10/100/1000/2500 Mbps)
显示 Video	1 x VGA: max resolution up to 1920 x 1200 @ 60Hz 1 x HDMI2.0: max resolution up to 4096 x 2160 @ 60Hz 1 x DP++: max resolution up to 4096x2304 @ 60Hz
音频 Audio	1 x Line-out, Line-in, Mic-in
串口 COM	1 x RS232/422/485 (with auto flow control)
USB	2 x USB3.2 Gen2, 6 x USB3.2 Gen1, 2 x USB2.0
电源按钮 Power Button	1 x Power Button, 1 x Reset Button
指示灯 LED	1 x Power LED, 1 x HDD LED

内部接口 Internal I/O

扩展接口 Expansion	1 x PCIe4.0 X16 (X16 link),2 x PCIe4.0 X4 (X4 link), 2 x PCIe3.0 X4 (X4 link), 2 x PCI
风扇 FAN	1 x CPU Fan, 2 x System Fan
USB	2 x USB3.2 Gen1, 2 x USB2.0 (2 x Type-A)
GPIO	1 x 8 bit GPIO
串口 COM	1 x RS232/422/485 (with auto flow control), 4 x RS232
LPT	1 x LPT
PS/2	1 x PS/2 (keyboard and mouse)

环境 Environmental

操作温度 Operating Temp.	0℃ ~ 40℃
存储温度Storage Temp.	-20℃ ~ 60℃
湿度Relative Humidity	5% ~ 95%, 非凝结状态Non-condensing
随机振动 Random Vibration	5~500Hz, 1Grms (HDD)operation
正弦振动 Sine Vibration	5~500Hz, 2G Non-operation
机械冲击 Shock	10G @ 11ms operation
