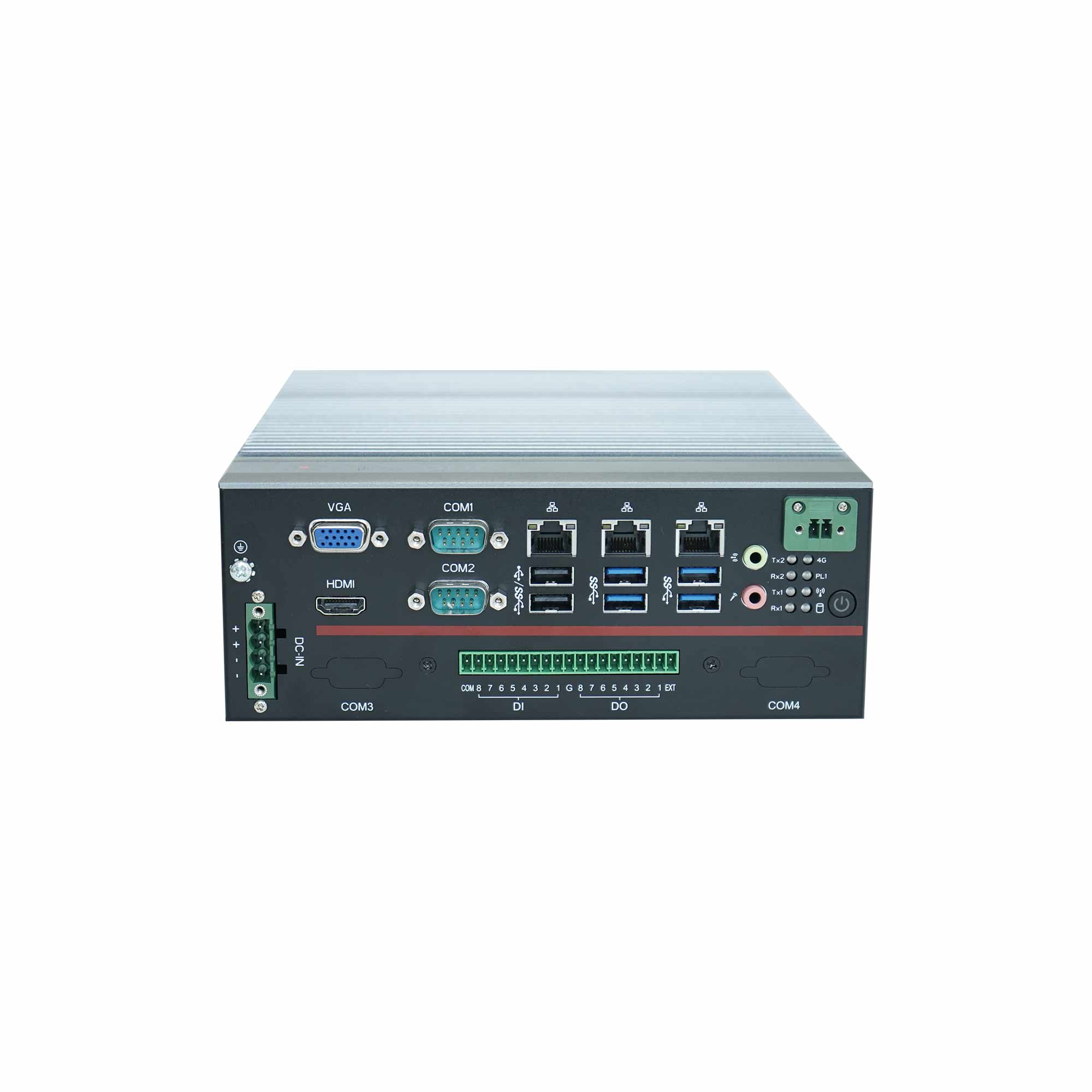

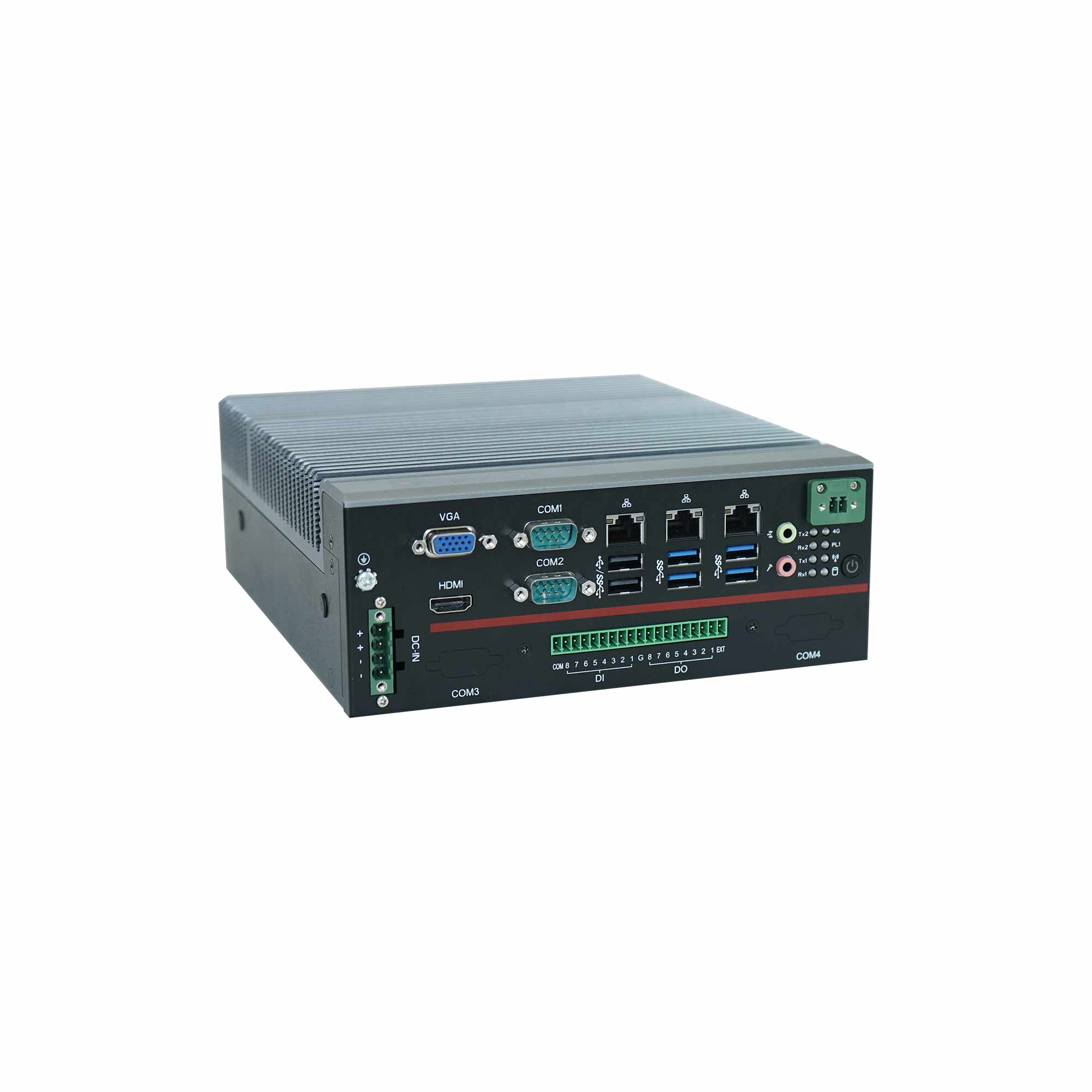

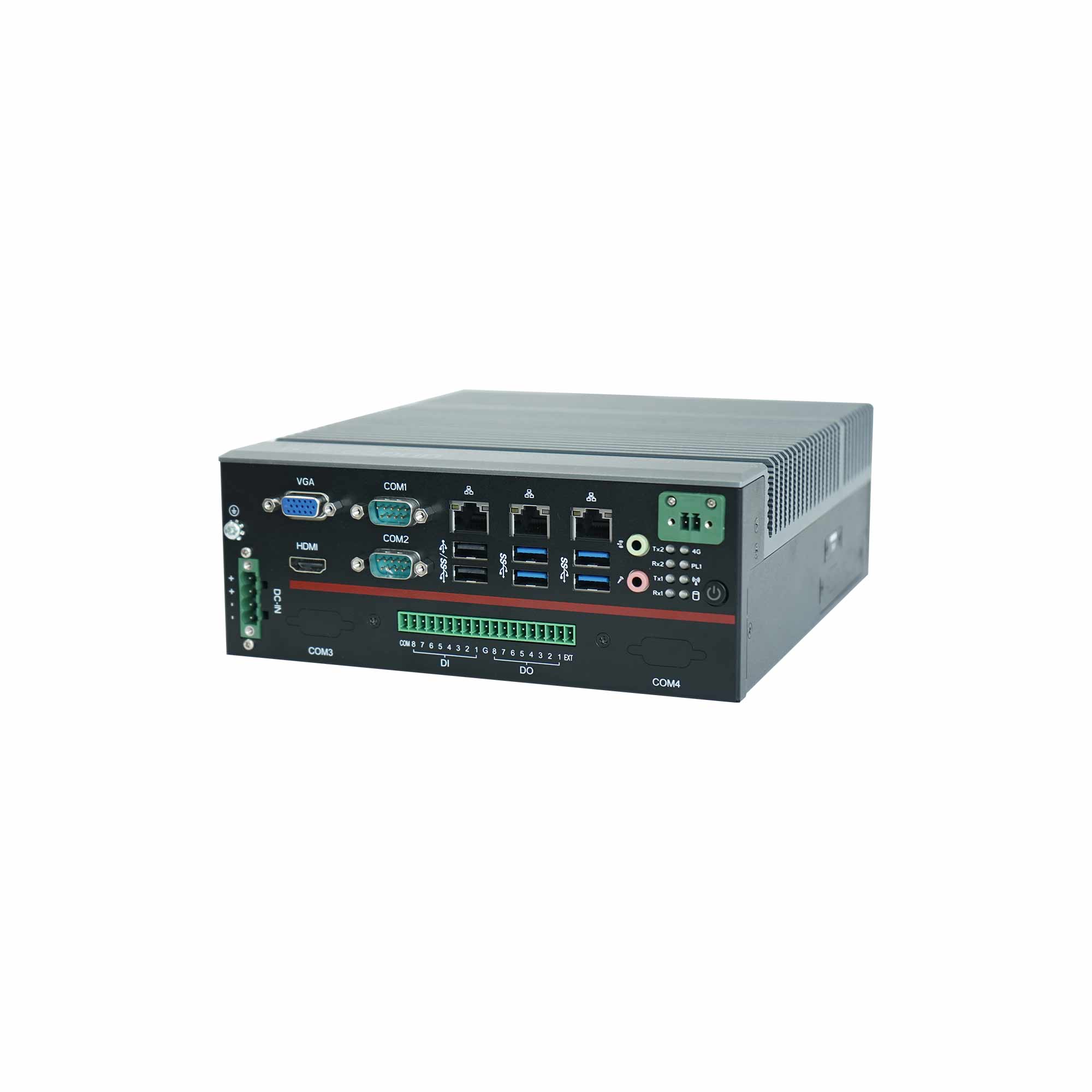

嵌入式工业电脑 CES-EQ17 EH11-D32B

Intel^® CoreTM i台式机处理器(LGA1151), Intel^® Q170/H110芯片组
支持双通道DDR4 2133/2400MHz SODIMM内存插槽，内存容量最大可达32GB
支持3个千兆网口
支持VGA/HDMI扩展显示
内置1 x 2.5寸HDD/SSD可扩充支架
外置1 x SIM卡槽
内置1 x Mini PCIe和1 x M.2支持多种模块扩展
可支持PCIe X16, PCIe X8, PCIe X4, PCIe X1及PCI扩展插槽
宽压19/24V（可扩展9-36V宽压输入） DC-IN, 可锁附凤凰端子接口

产品介绍
详细参数
产品型录
驱动程序

产品介绍：

Intel® CoreTM i台式机处理器(LGA1151), Intel® Q170/H110芯片组

系统 System

处理器 Processor	Intel^® Core ™ 6th/7th generation i7/i5/i3/Pentium/Celeron, up to 65W
芯片组 Chipset	Intel Q170/H110 PCH
内存 Memory	2 x DDR4 2133/2400MHz SO-DIMM, Up to 32GB
存储 Storage	1 x 2.5" SATA 3.0 HDD/SSD Bay 1 x mSATA slot(only support on Q170 platform) 1 x M.2 2242 SSD slot
操作系统 OS	Windows 7/8/10，Linux
看门狗定时器 Watchdog Timer	Programmable 255 levels timer interval，from 1~255 sec/min

外部接口 External I/O

网口 Ethernet	2 x RJ45, Intel^® i211AT GbE (10/100/1000 Mbps) 1 x RJ45, Intel^® I219LM GbE (10/100/1000 Mbps)
显示 Video	1 x VGA: max resolution up to 1920 x 1200 1 x HDMI: max resolution up to 4096 x 2160
音频 Audio	1 x Line-out, 1 x Mic-in, Realtek^® ALC888S HD Audio codec
串口 COM	2 x RS232/422/485 2 x RS232/422/485(optional by internal pin header) 2 x RS232 (optional by internal pin header)
USB	4 x USB 3.0, 2 x USB 2.0
DIO	(1) 输入电压 DC 5-24V, LPC 方案，理论响应时间≤ 2ms (2) 输入频率≤ 500Hz；隔离等级 :8 x 隔离 DI, 8 x 隔离 DO，DI 3000Vrms，DO 2450Vrms (3) 制式切换 : 兼容 PNP 和 NPN 传感器输入，NPN 和 PNP 可选 , 程式切换； (4) 驱动能力 :NPN 最大可达 350mA, PNP 最大可达 500mA
按钮 Button	1 x Power button
指示灯 LED	1 x Power LED (White for Power-on, Blink for Sleep mode, Off for Power-off) 1 x HDD LED (Yellow blink for Data read or write) 2 x COM1 LED for Rx1 and Tx1 2 x COM2 LED for Rx2 and Tx2 1 x WiFi communication LED (Green blink for communication) 1 x 4G communication LED (Green blink for communication) 1 x PL1 for user defination (can indicate CPU temperature, voltage dectact, etc）
远程开关 Remote ON-OFF	1 x Remote ON-OFF
SIM 卡	1 x SIM Card 插槽

内部接口 Internal I/O

扩展接口 Expansion

1 x Full-size Mini-PCIe Slot (co-lay with mSATA) Only Q170 support 1 x M.2 2242 Slot 1 x M.2 2230 Slot for Wifi module

环境 Environmental

操作温度 OperatingTemp.	-10℃ ~ 40℃ (65WCPU,SSD) 带0.7m/s 空气流， -10℃ ~ 50℃ (35W/45WCPU,SSD) 带 0.7m/s 空气流
存储温度 Storage Temp.	-40℃ ~ 85℃
湿度Relative Humidity	5% ~ 95%, 非凝结状态Non-condensing
振动 Vibration	SSD: 5~500Hz, 2Grms operation HDD: 5~500Hz, 1Grms operation
机械冲击 Shock	Operation: 10G@11ms Non-operation: 30G@11ms

电源 Power

电源输入 Power Input

19/24V DC，4-pin phoenix connector

机构Mechanical

外观 Housing	铝合金 Aluminum Alloy
安装方式 Mounting	桌面式 (Desk-Mount), 壁挂式 (Wall-Mount)
尺寸 Dimension	200 x 230 x 78mm
重量 Weight	3.5kg
