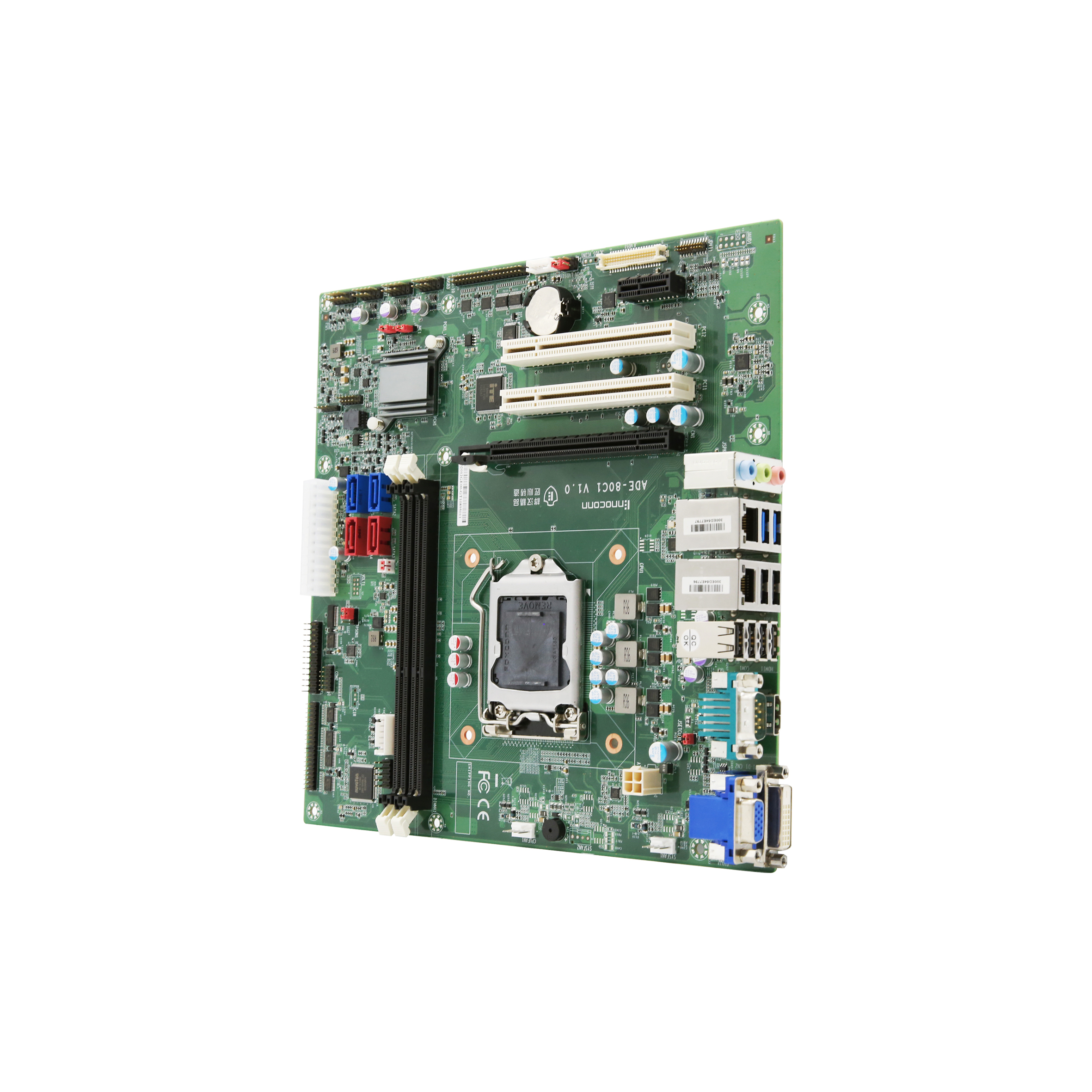

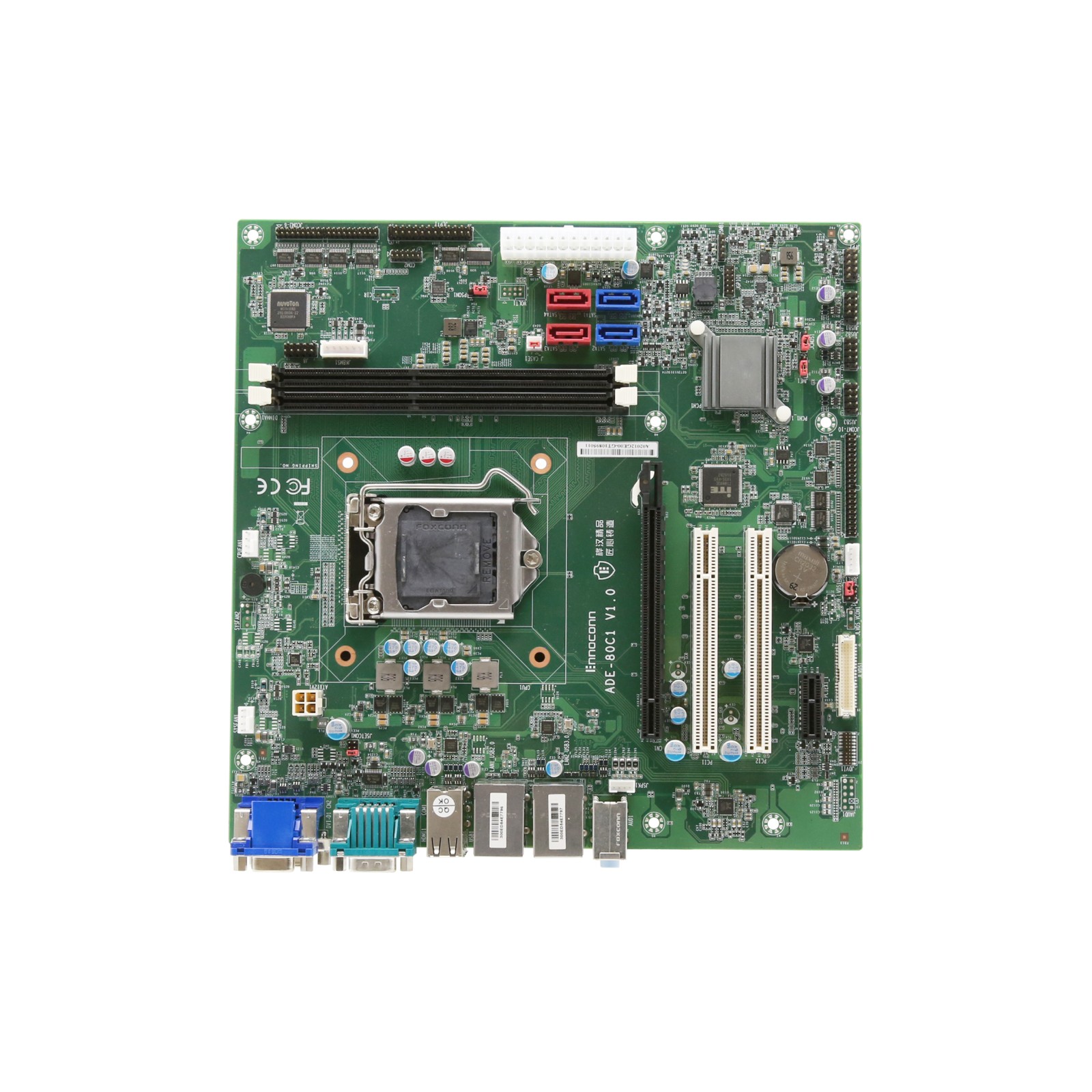

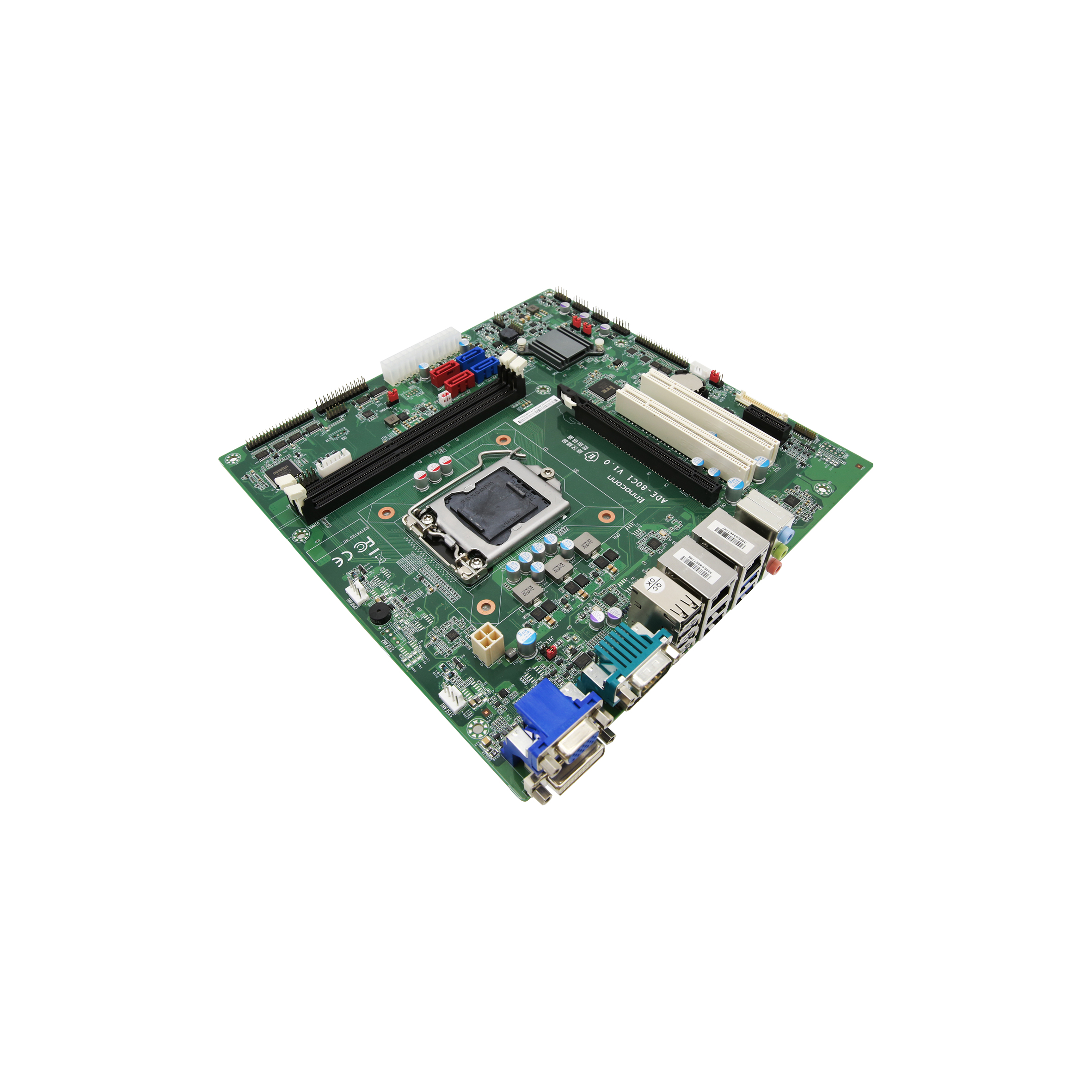

Micro-ATX工业主板 CEB-H81M-A100

  • 产品特性:


                                 CEB-H81M-A100

    ● Intel®4代酷睿 i7/i5/i3/奔腾®/赛扬®处理器,功耗最高支援到65W

    ● 双通道 DDR3 1333/1600MHz,高达16GB

    ● 支持VGA,DVI-D,HDMI,LVDS(选配) 独立双显

    ● 支持双 GbEs,SATA3.0,USB3.0,8位DIO

    ● 支持2个RS-232/422/485和4或8个RS232串联端口

    ● 1个PCIe x16 (Gen3)和1个PCIe X 1, 和2个PCI 扩展口


  • 产品介绍
  • 详细参数
  • 产品型录
  • 驱动程序

产品介绍:

LGA1150 Intel®4代酷睿 i7/i5/i3/奔腾®/赛扬®处理器, VGA/DVI-D,DDR3,SATAIII,USB3.0,6COMs/10COMs,m-ATX 主板 采用Intel®Haswell平台,H81芯片组, 中央处理器功耗最高支援到65W,m-ATX 架构, 支持双千兆网口,DDR3,SATA III,USB3.0,6COMs/10COMs. 主板支持丰富的I/O接口、功能齐全,具备耐用设计与多扩展功能。 可应用于金融、智能服务、智能制造、安全监控、环保监测等领域。




    处理器 Processor   Intel®4th Core™ i7/i5/i3/Pentium®/Celeron®processor, TDP up to 65W
    内存 Memory   DDR3 1333/1600 MHz, 2 x U-DIMM Slot, up to 16GB
    存储 Storage  2 x SATA 2.0, 2 x SATA 3.0

    显示 Display


   芯片组 Chipset

  Intel® HD Graphics 4600


   H81

    网口 Ethernet  2 x Realtek® 8111G-CG GbE (10/100/1000 Mbps)
    音频 Audio Realtek® ALC269 HD Audio codec, supports 2.1-channel
    BIOS  AMI UEFI BIOS

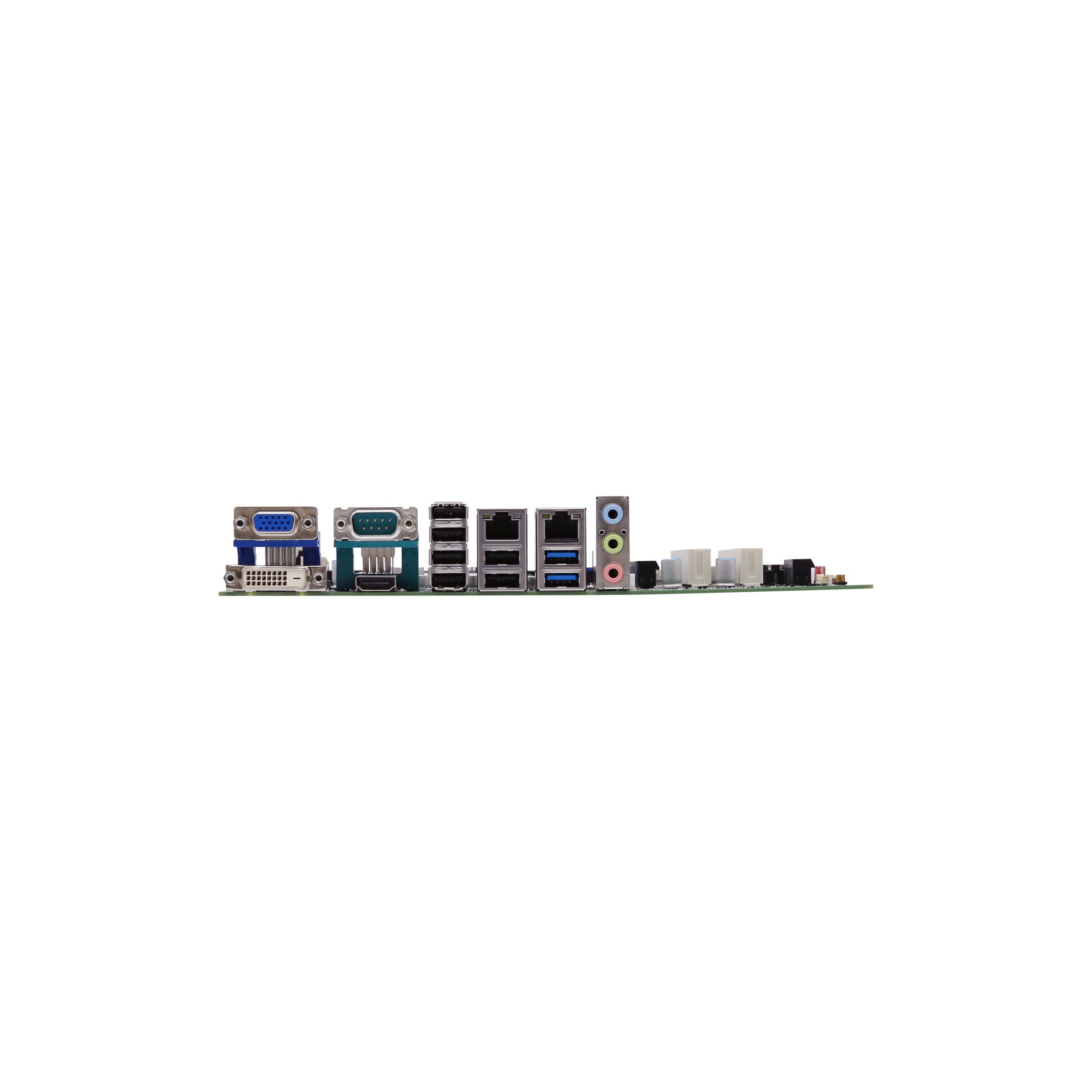

  外部接口 External I/O  1 x VGA: max resolution up to 1920 x 1600@60Hz
 1 x DVI-D: max resolution up to 1920 x 1200@60Hz
  1 x HDMI: max resolution up to 2560 x 1600@60Hz

 2 x USB 3.0, 6 x USB 2.0

 1 x Line-in, 1 x Line-out, 1 x Mic-in

2 x RJ45

  内部接口 Internal I/O   6 x USB 2.0
  1 x CPU_Fan (4pin), 1 x SYS_Fan (4pin)
 1 x LVDS: Supports dual channel 24 bit and up to 1920 x 1200(optional)
  1 x 8-bit GPIO
  1 x F_Panel (power LED, HDD LED, power button, reset button)




    扩展接口 Expansion

  1 x PCIe X 16 (Gen3)

  1 x PCIe X 1

  2 x PCI

  环境 Environment  作温度operation temp: 0℃~60℃
  存储温度storage temp: -40℃~85℃
  操作湿度operation hum: 5%~90%,非凝结 non-coagulation
 存储湿度storage hum: 5%~90%,非凝结 non-coagulation
    电源输入 Power Input  ATX

    尺寸 Dimension  244 x 244 mm (9.6" x 9.6")
    操作系统 OS  Windows 7(部分功能受限/limited function)/8.1/10, Linux


Micro-ATX工业主板 CEB-H81M-A100  型号下载

CEB-H81M-A10X.pdf
