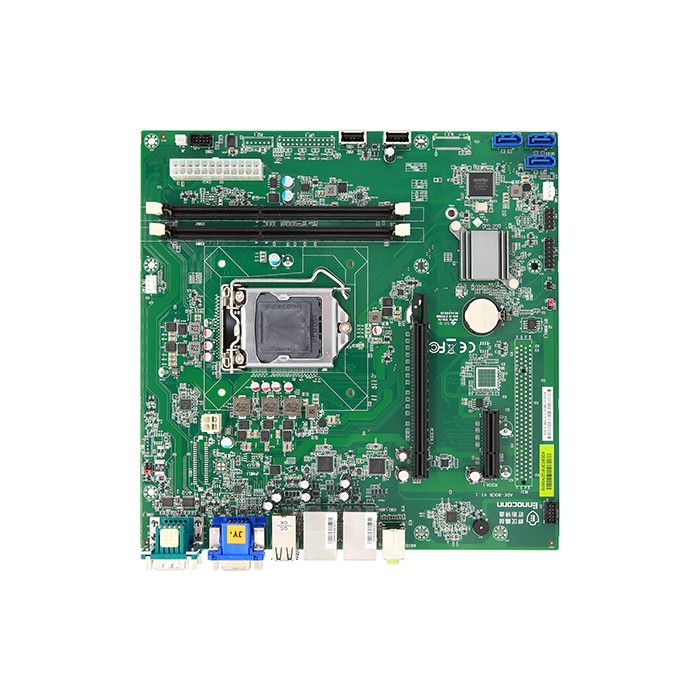

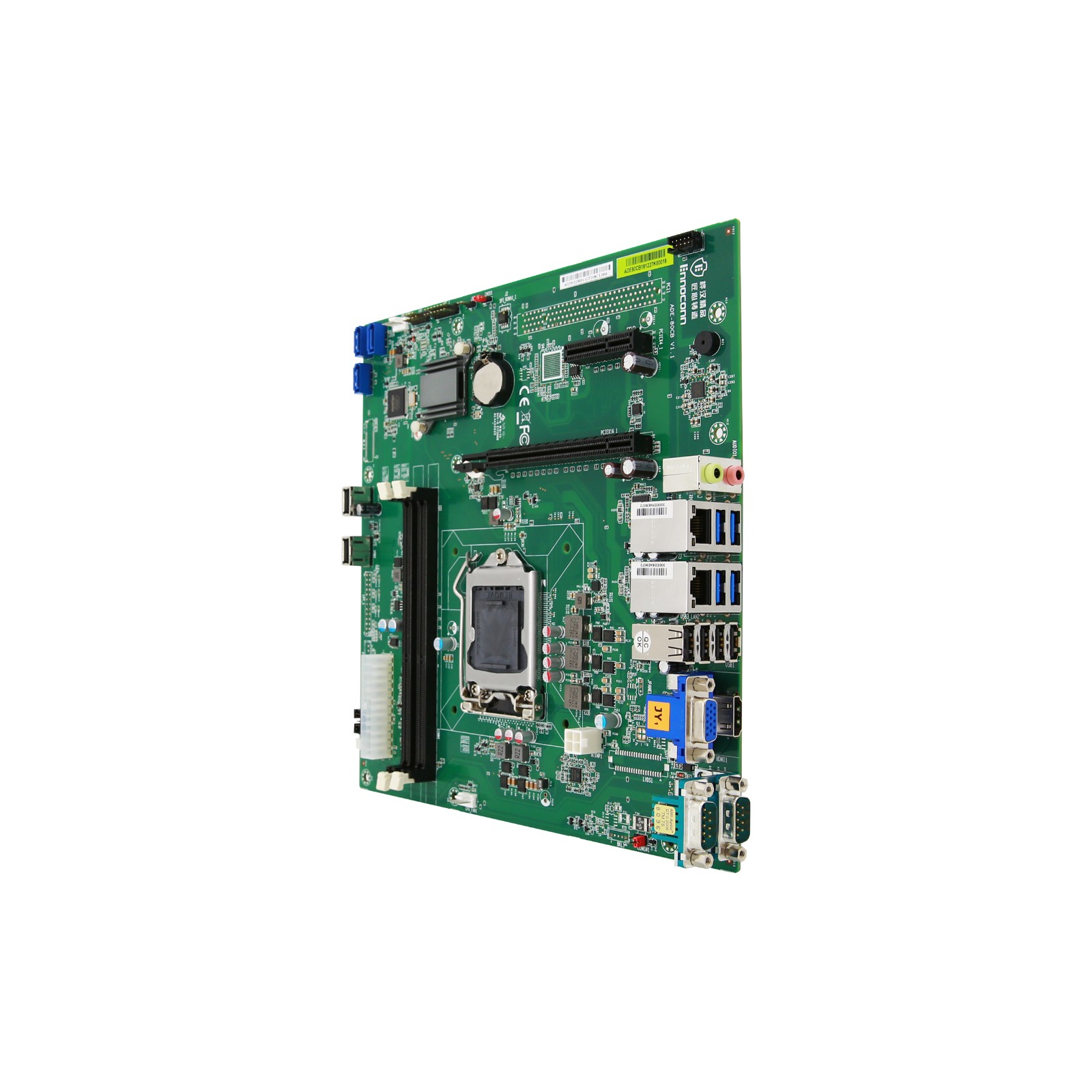

Micro-ATX工业主板 CEB-H11M-A101

  • 产品特性:


                                 CEB-H11M-A101

    ● Intel®6代/7代酷睿 i7/i5/i3/奔腾®/赛扬®处理器,功耗最高支援到65W

    ● 双通道 DDR3L 1333/1600MHz,高达16GB

    ● 支持VGA,HDMI, 独立双显

    ● 支持双 Intel GbEs,SATA3.0,USB3.0,8位DIO

    ● 1个PCIe x16 (Gen3)和1 个 PCIe X 4


  • 产品介绍
  • 详细参数
  • 产品型录
  • 驱动程序

产品介绍:

LGA1151 Intel®6/7代酷睿 i7/i5/i3/奔腾®/赛扬®处理器, VGA/HDMI,DDR3L,SATAIII,USB3.0,3COMs,m-ATX 主板 采用Intel®Skylake-S平台,H110芯片组,中央处理器功耗最高支援到65W,m-ATX 架构, 支持双千兆网口,DDR3L,SATA III,USB3.0,3COMs. 主板支持丰富的I/O接口、功能齐全,具备耐用设计与多扩展功能。可应用于机器视觉、金融、智能服务、智能制造等领域等领域。




    处理器 Processor  Intel® 6th/7th Gen. Core™ i3/i5/i7, Pentium®, Celeron® processor, LGA1151 Socket
    内存 Memory DDR3L 1333/1600 MHz, 2 x U-DIMM Slot, up to 16GB
    存储 Storage 3 x SATA 3.0

    芯片组 Chipset


   显示 Display

   H110


  Intel® HD Graphics

    网口 Ethernet  2 x Intel® i211AT GbE (10/100/1000 Mbps)
    音频 Audio Realtek® ALC269 HD Audio codec, supports 2.1-channel
    BIOS  AMI UEFI BIOS

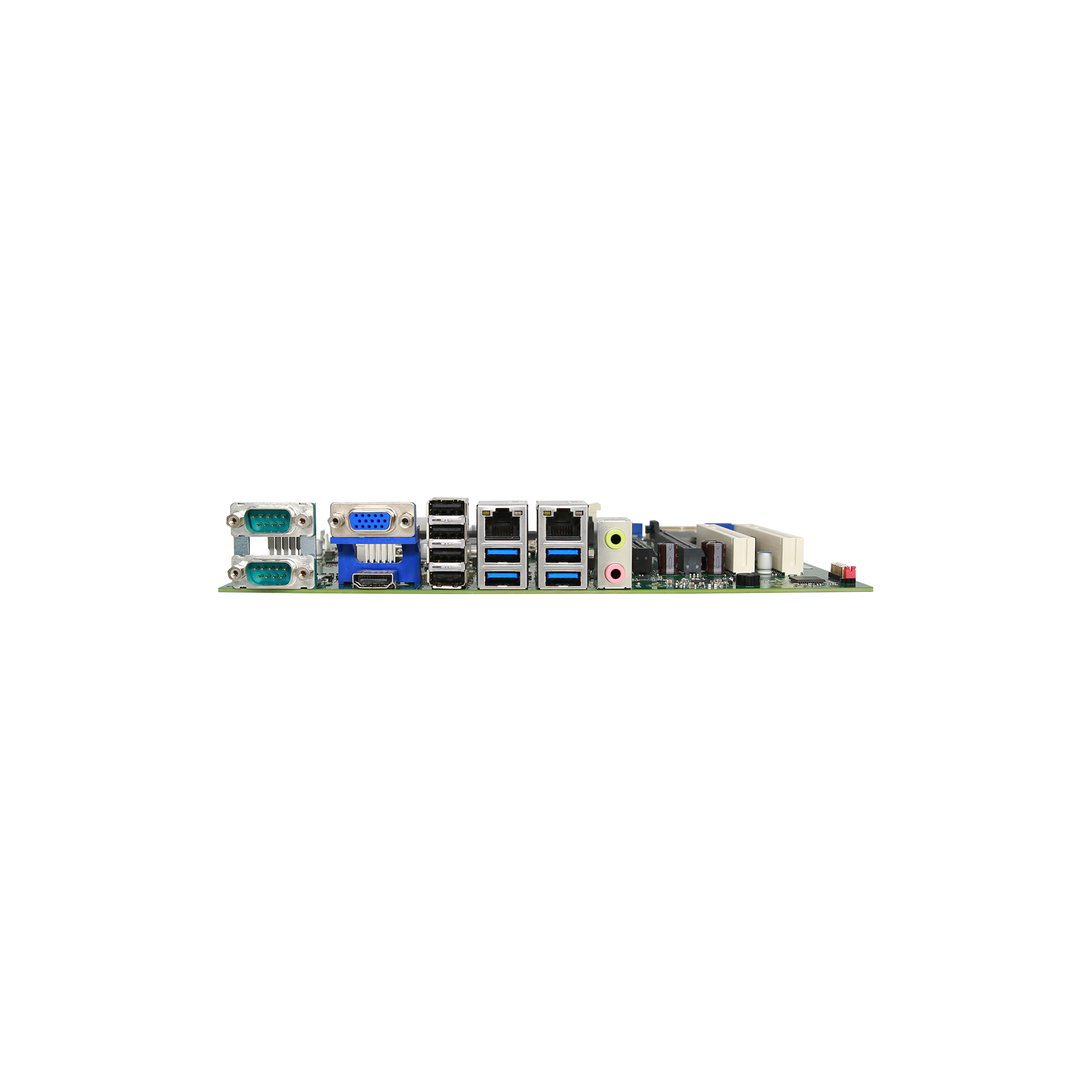

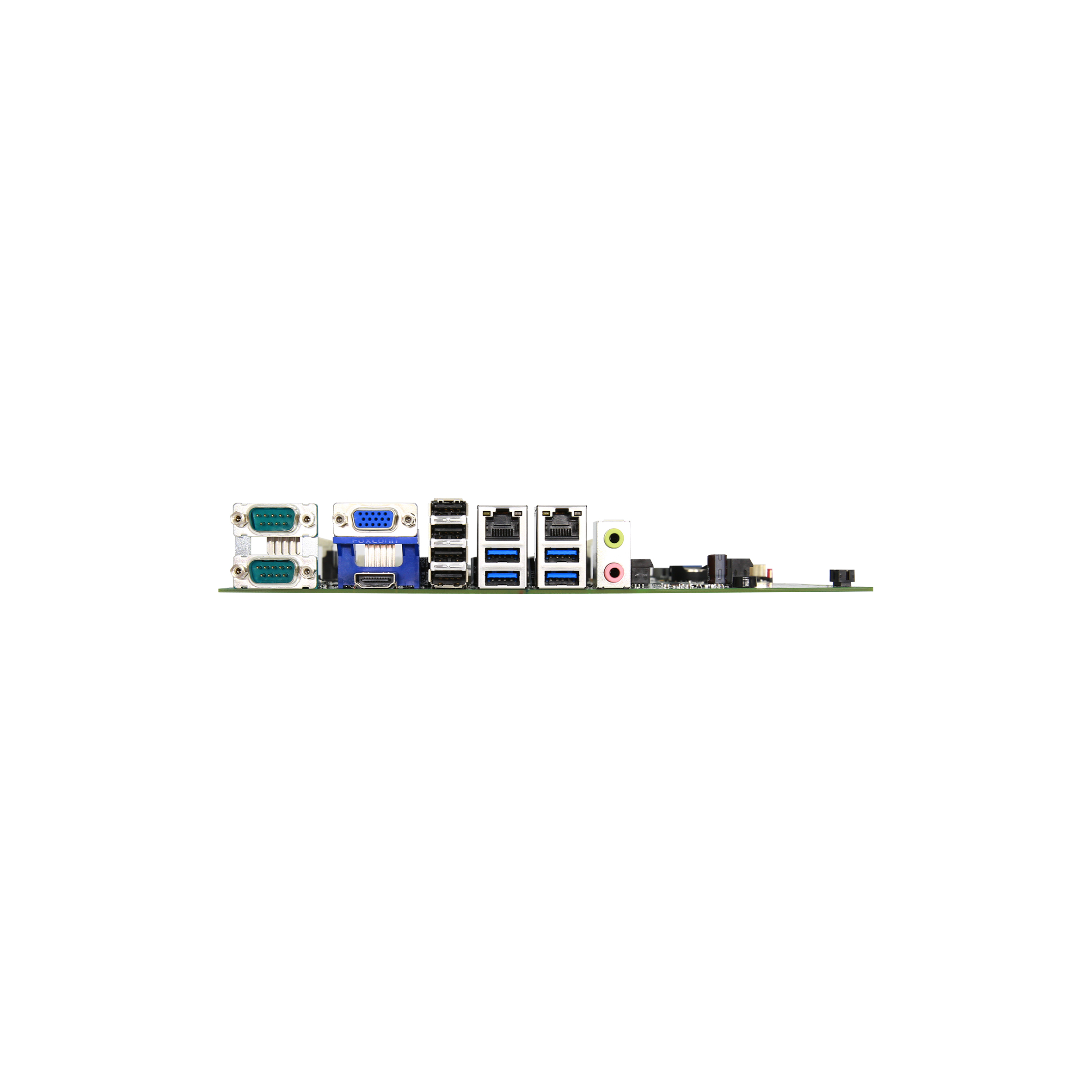

  外部接口 External I/O  1 x VGA: max resolution up to 1920 x 1600@60Hz
  1 x HDMI: max resolution up to 2560 x 1600@60Hz
  2 x USB 3.0, 6 x USB 2.0

   1 x Line-out, 1 x Mic-in

   2 x RJ45

   2 x RS232

  内部接口 Internal I/O  2 x USB 2.0 (Type A)
  1 x CPU_Fan (4pin), 1 x SYS_Fan (4pin)
  1 x RS232
 1 x 8-bit GPIO
  1 x F_Panel (power LED, HDD LED, power button, reset button)




    扩展接口 Expansion  1 x PCIe X 16,1 x PCIe X 4
  环境 Environment  操作温度operation temp: 0℃~60℃
  存储温度storage temp: -40℃~85℃
  操作湿度operation hum: 5%~90%,非凝结 non-coagulation
  存储湿度storage hum: 5%~90%,非凝结 non-coagulation
    电源输入 Power Input ATX

    尺寸 Dimension 244 x 244 mm (9.6" x 9.6")
    操作系统 OS   Windows 7/8.1/10, Linux


Micro-ATX工业主板  CEB-H11M-A101  型号下载

CEB-H11M-A101.pdf
