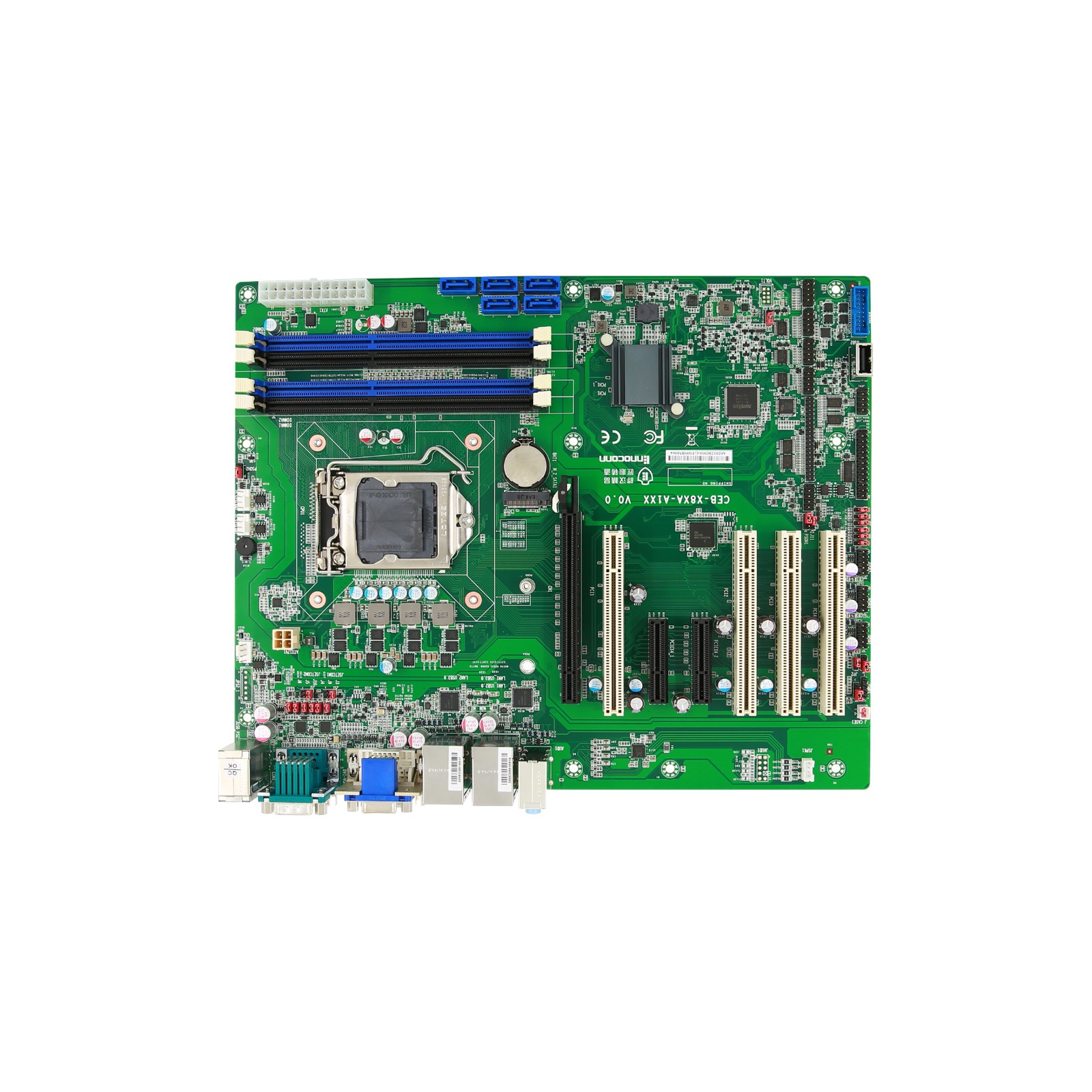

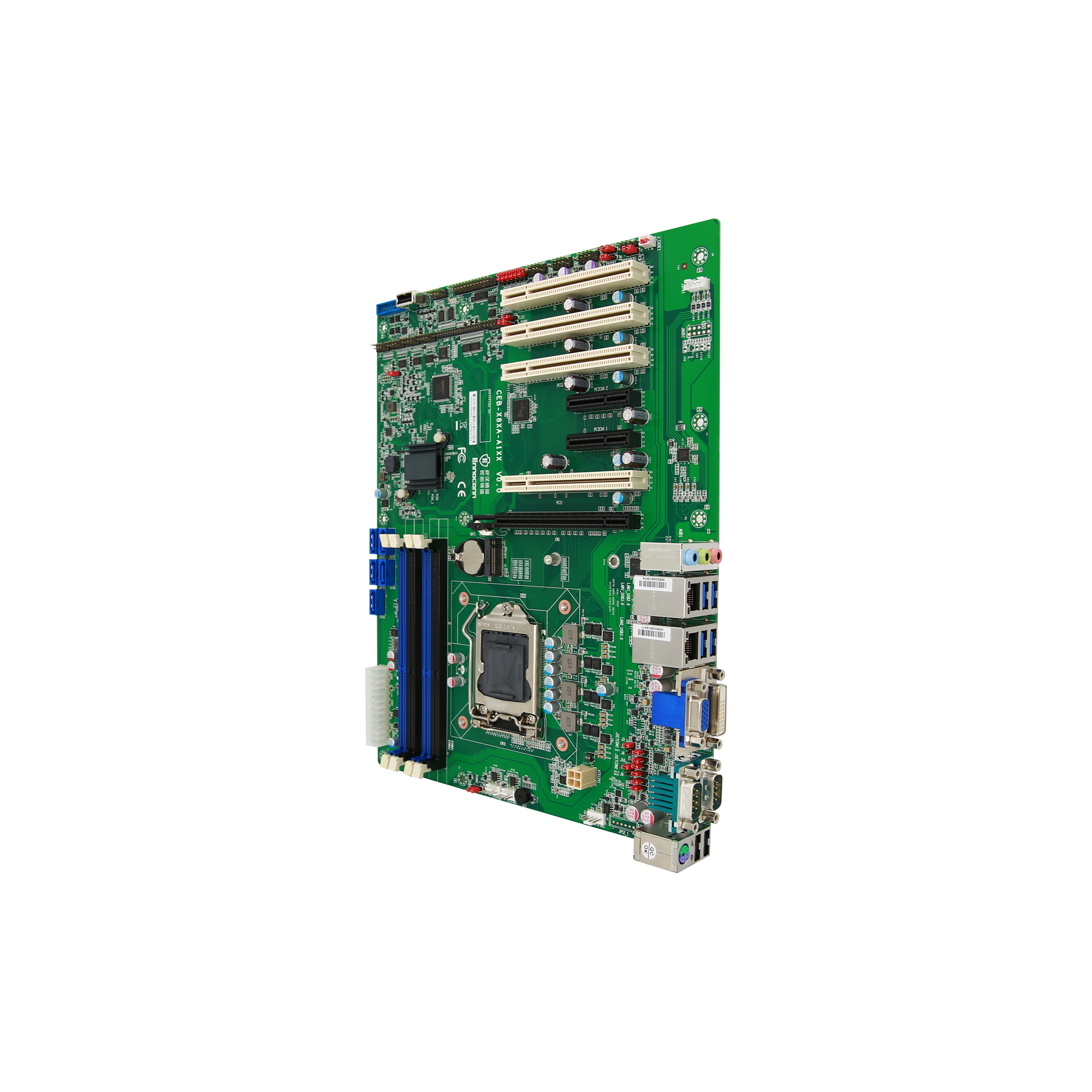

ATX工业主板 CEB-Q87A-A100

  • 产品特性:


                                 CEB-Q87A-A100

    ● Intel®4代酷睿 i7/i5/i3/奔腾®/赛扬®处理器,功耗最高支援到95W

    ● 双通道双插槽 DDR3 1333/1600MHz ,高达32GB

    ● 支持VGA 和 DVI-D 独立双显

    ● 支持双Intel GbEs,SATA3.0(支持RAID 0, 1, 5, 10),USB3.0,16位DIO

    ● 支持2个RS-232/422/485和2个RS232/485和2个RS232串联端口

    ● 海岸线USB端口支援USB SR Pro技术

    ● 1个PCIe x16 (Gen3)和1个PCIe X 4 (X4 link), 和1个PCIe X 4(X1 link),和4个PCI 扩展口,和M.2(SATA3.0 信号) 2242/2280


  • 产品介绍
  • 详细参数
  • 产品型录
  • 驱动程序

产品介绍:

LGA1150 Intel® 4代酷睿 i7/i5/i3/奔腾®/赛扬®处理器,VGA/DVI-D,DDR3,SATAIII,USB3.0,6COMs,ATX 主板 采用Intel®Haswell平台,Q87芯片组, 中央处理器功耗最高支援到95W,ATX 架构, 支持双千兆网口,DDR3,SATA III,USB3.0,6COMs.主板支持丰富的I/O接口、功能齐全,具备耐用设计与多扩展功能.可应用于金融、智能服务、智能制造、安全监控、环保监测等领域。




    处理器 Processor  Intel® Core™ i7/i5/i3/Pentium®/Celeron®processor,TDP up to 95W
    内存 MemoryDDR3 1333/1600 MHz, 4 x U-DIMM Slot, up to 32GB
    存储 Storage  5 x SATA 3.0, 1 x M.2(SATA3.0 signal)2242/2280

     显示 Display


    芯片组 Chipset

   Intel® HD Graphics 4600


   Q87

    网口 Ethernet   2 x Intel® i211AT GbE (10/100/1000 Mbps)
    音频 Audio Realtek® ALC269 HD Audio codec, supports 2.1-channel
    BIOS  AMI UEFI BIOS

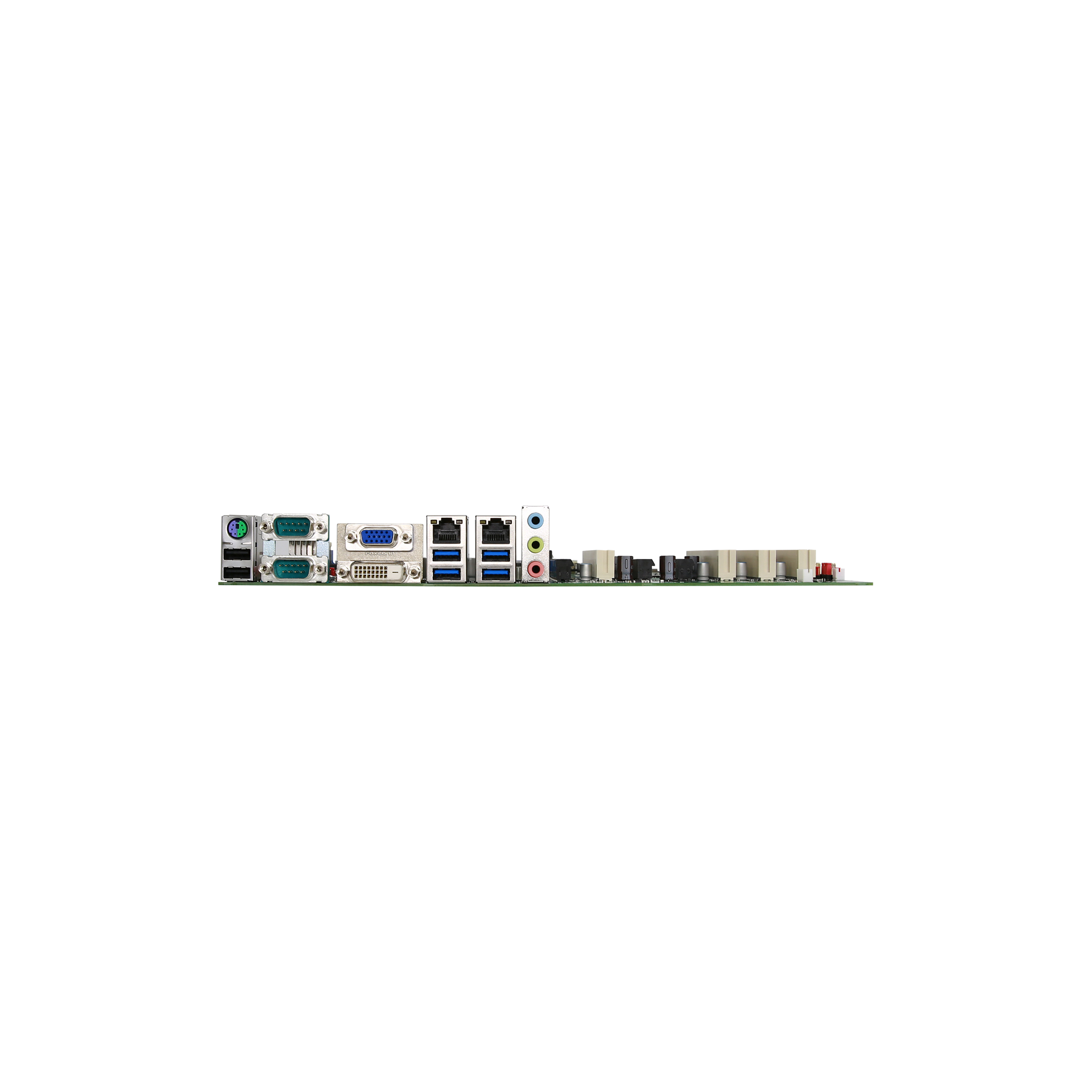

  外部接口 External I/O  1 x DVI-D: max resolution up to 1920 x 1200
  1 x VGA: max resolution up to 1920 x 1200
  2 x USB2.0, 4 x USB3.0

  2 x RJ45

 2 x RS232/422/485(with auto flow control)

 1 x PS2(mini-DIN-6)

  内部接口 Internal I/O   2 x RS232/485
   2 x RS232
3 x USB2.0 pin header
  1 x Type A USB2.0
1 x 16 bit DIO
 5 x SATA3.0



    扩展接口 Expansion

  1 x PCIe X  16 (Gen3)

  1 x PCIe X 4 (X1 link) & 1 x PCIe X 4 (X4 link)

  4 x PCI

  环境 Environment  操作温度operation temp: 0℃~60℃
  存储温度storage temp: -40℃~85℃
  操作湿度operation hum: 5%~90%,非凝结non-coagulation
   存储湿度storage hum: 5%~95%, 非凝结non-coagulation
    电源输入 Power Input ATX

    尺寸 Dimension  304.8 x 244 mm (12" x 9.6")
    操作系统 OS   Windows 7(部分功能受限/limited function)/8/10, Linux


ATX工业主板 CEB-Q87A-A100  型号下载

CEB-Q87A-A100.pdf
