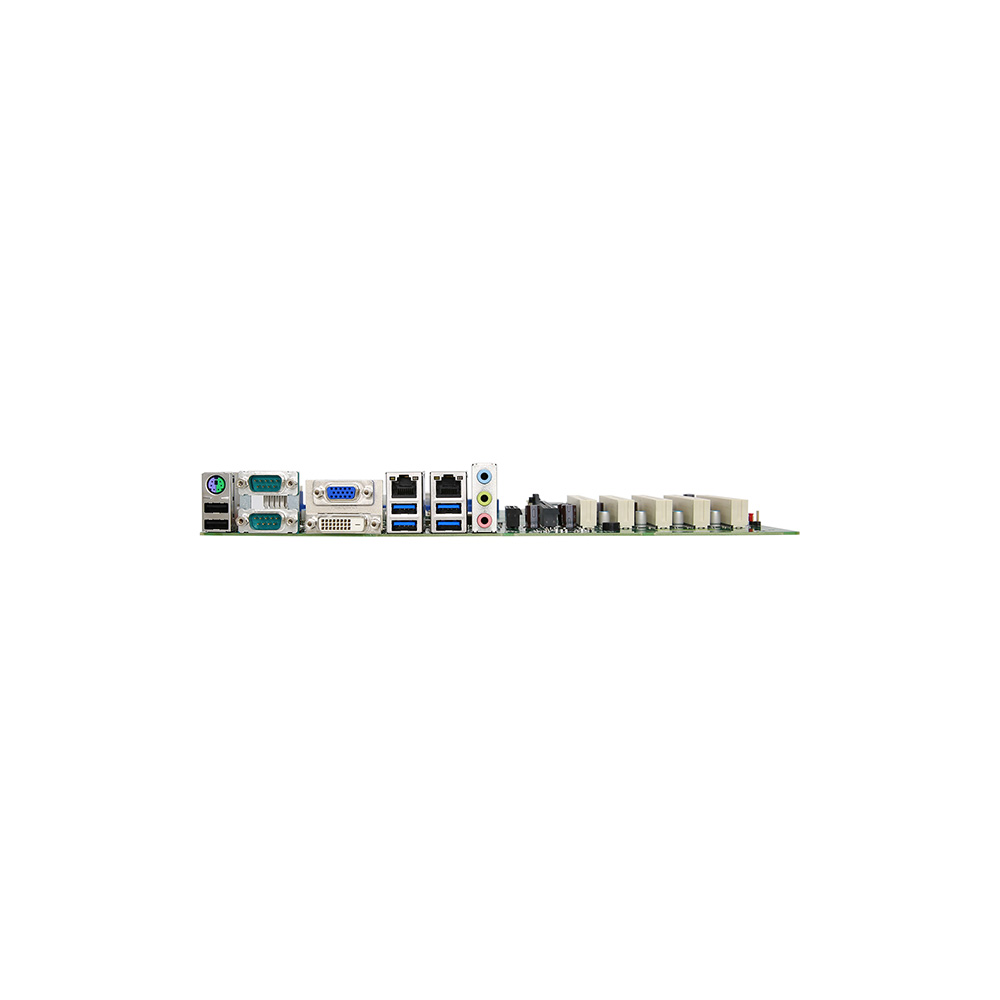

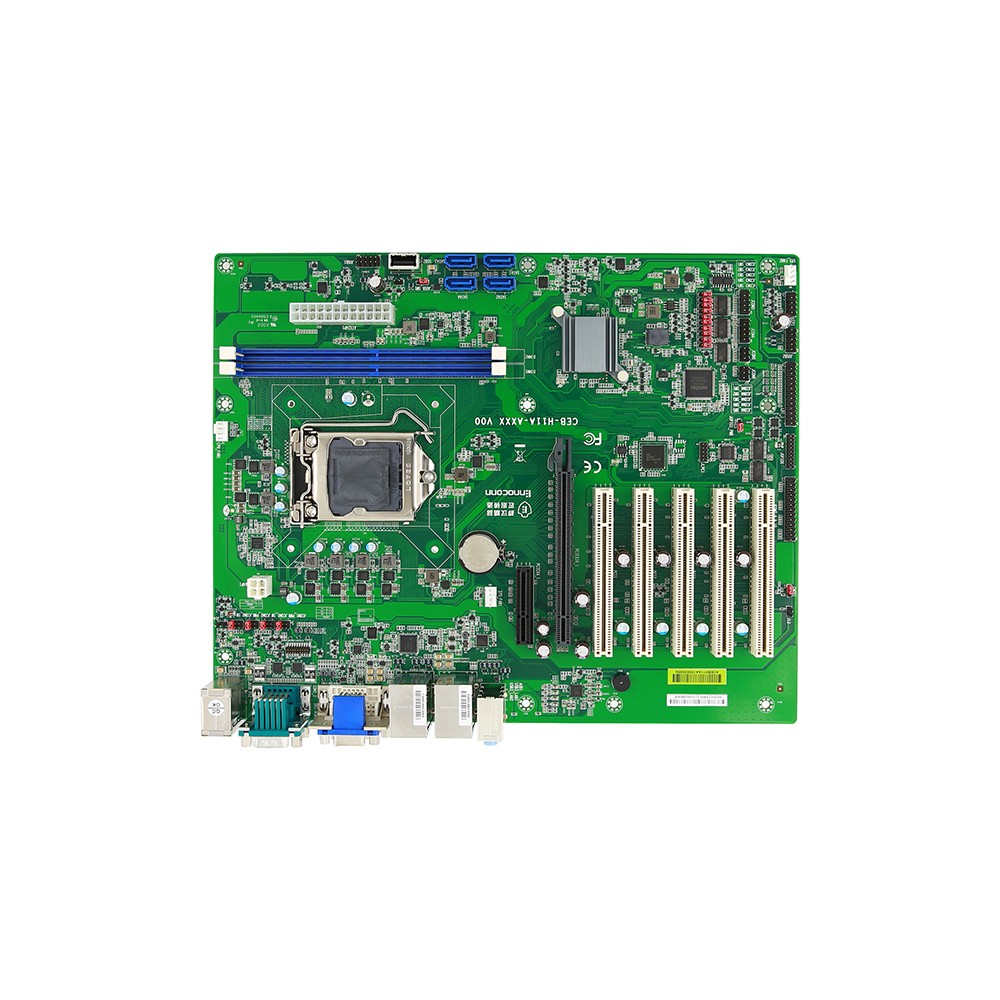

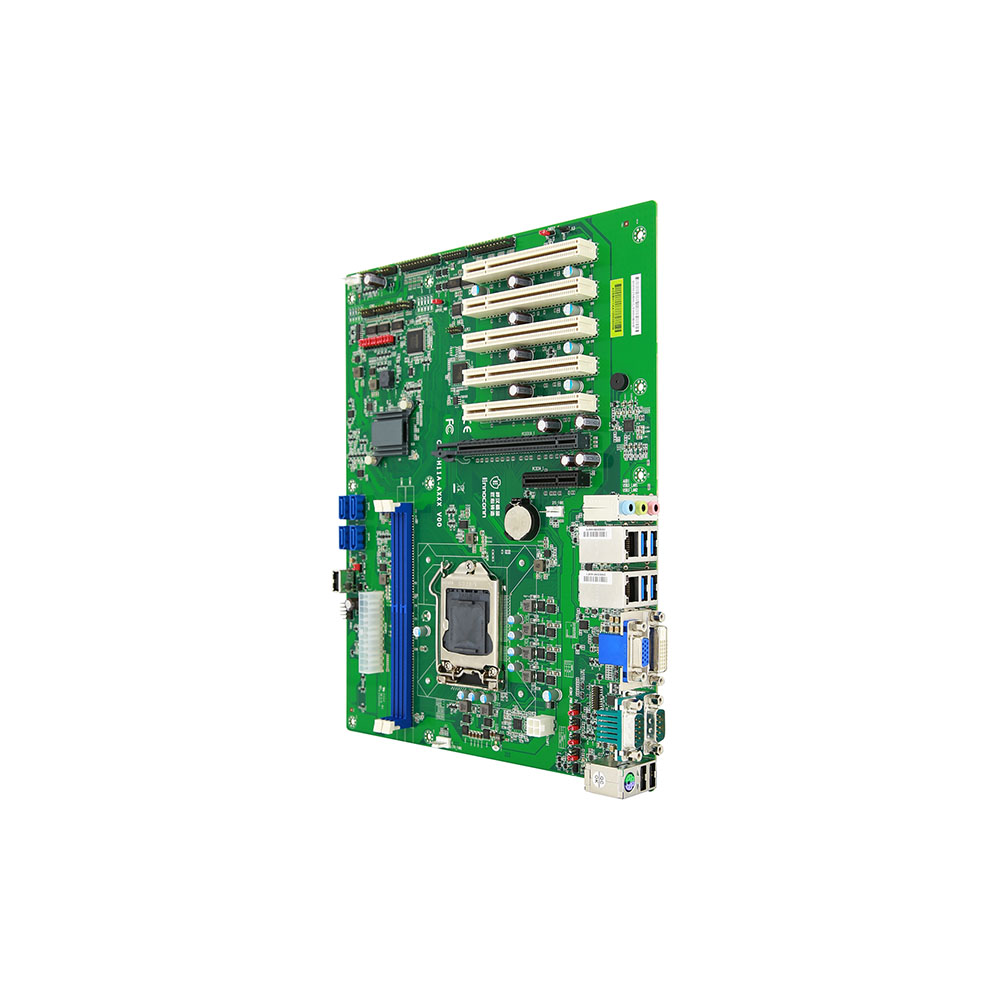

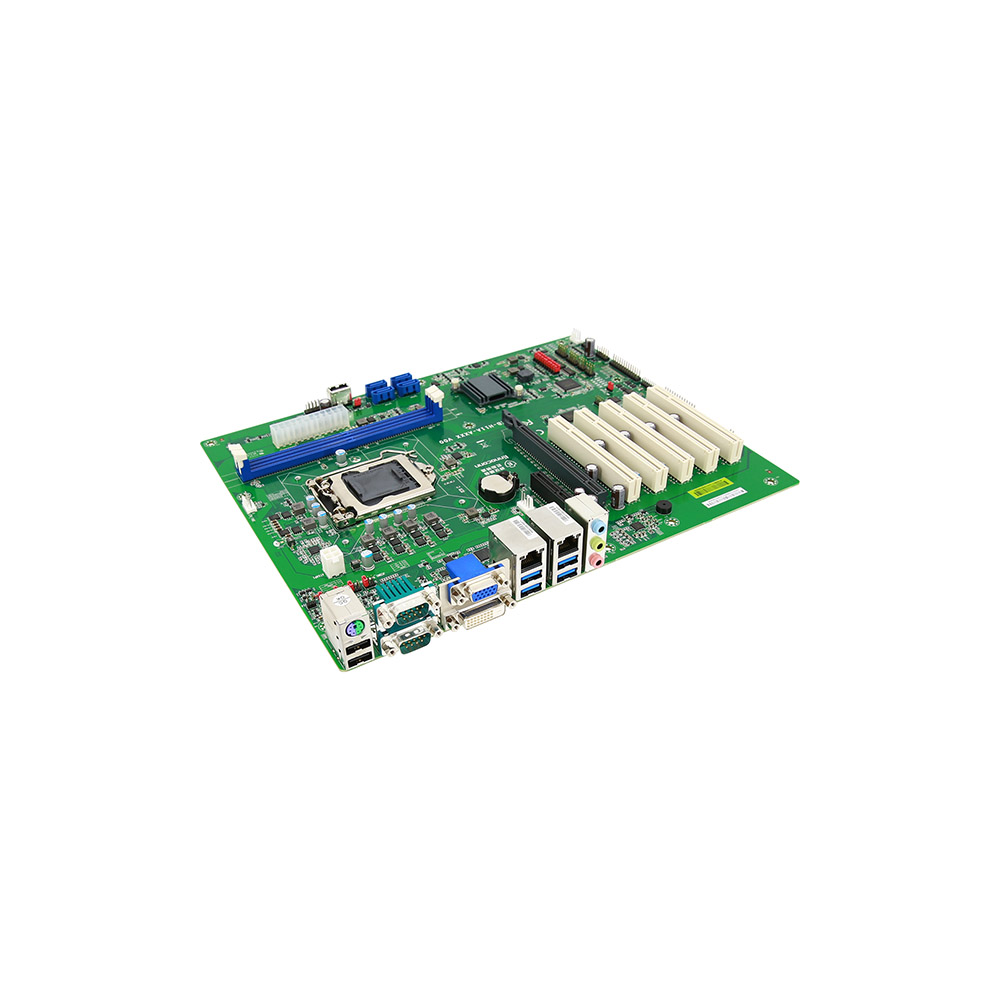

ATX工业主板 CEB-H81A-A100

  • 产品特性:


                                 CEB-H81A-A100

    ● Intel®4代酷睿 i7/i5/i3/奔腾®/赛扬®处理器,功耗最高支援到95W

    ● 双通道 DDR3 1333/1600MHz,高达16GB

    ● 支持VGA 和 DVI-D 独立双显

    ● 支持双Intel GbEs,SATA3.0,USB3.0,16位DIO

    ● 支持2个RS-232/422/485和2个RS232/485和2个RS232串联端口

    ● 海岸线USB端口支援USB SR Pro技术

    ● 1个PCIe x16 (Gen3)和2个PCIe X 4 (x1 link), 和4个PCI 扩展口,和M.2(SATA3.0 信号) 2242/2280


  • 产品介绍
  • 详细参数
  • 产品型录
  • 驱动程序

产品介绍:

LGA1150 Intel®4代酷睿 i7/i5/i3/奔腾®/赛扬®处理器, VGA/DVI-D,DDR3,SATAIII,USB3.0,6COMs,ATX 主板 采用Intel®Haswell平台,H81芯片组, 中央处理器功耗最高支援到95W,ATX 架构, 支持双千兆网口,DDR3,SATA III,USB3.0,6COMs. 主板支持丰富的I/O接口、功能齐全,具备耐用设计与多扩展功能。 可应用于金融、智能服务、智能制造、安全监控、环保监测等领域。




    处理器 Processor  Intel®4th Core™ i7/i5/i3/Pentium®/Celeron®processor, TDP up to 95W
    内存 Memory  DDR3L 1333/1600MHz, 1 x   SODIMM Slot , up to 8GB
    存储 Storage  2 x SATA 2.0, 1 x SATA 3.0, 1 x M.2(SATA3.0 Signal)2242/2280

    显示 Display


   芯片组 Chipset

  Intel® HD Graphics 4600


  H81

    网口 Ethernet  2 x Intel® i211AT GbE (10/100/1000 Mbps)
    音频 Audio Realtek® ALC269 HD Audio codec, supports 2.1-channel
    BIOS  AMI UEFI BIOS
  外部接口 External I/O  1 x DVI-D:max resolution up to 1920 x 1200
  1 x VGA: max resolution up to 1920 x 1200
  4 x USB2.0, 2 x USB3.0

   2 x RJ45

   2 x RS232/422/485(with auto flow control)

  1 x PS2(mini-DIN-6)

  内部接口 Internal I/O  2 x RS232/485
   2 x RS232
  2 x USB2.0 pin header
  1 x Type A USB2.0
  1 x 16 bit DIO
  2 x SATA2.0
    1 x SATA3.0


    扩展接口 Expansion

 1 x PCIe X 16 (Gen3)

 2 x PCIe X 4 ( X1 link)

 4 x PCI

  环境 Environment  操作温度operation temp: 0℃~60℃
  存储温度storage temp: -40℃~85℃
  操作湿度operation hum: 5%~90%,非凝结 non-coagulation
   存储湿度storage hum: 5%~90%,非凝结 non-coagulation
    电源输入 Power Input  ATX

    尺寸 Dimension  304.8 x 244 mm (12" x 9.6")
    操作系统 OS  Windows 7(部分功能受限/limited function)/8.1/10, Linux


ATX工业主板 CEB-H81A-A100  型号下载

CEB-H81A-A100.pdf
