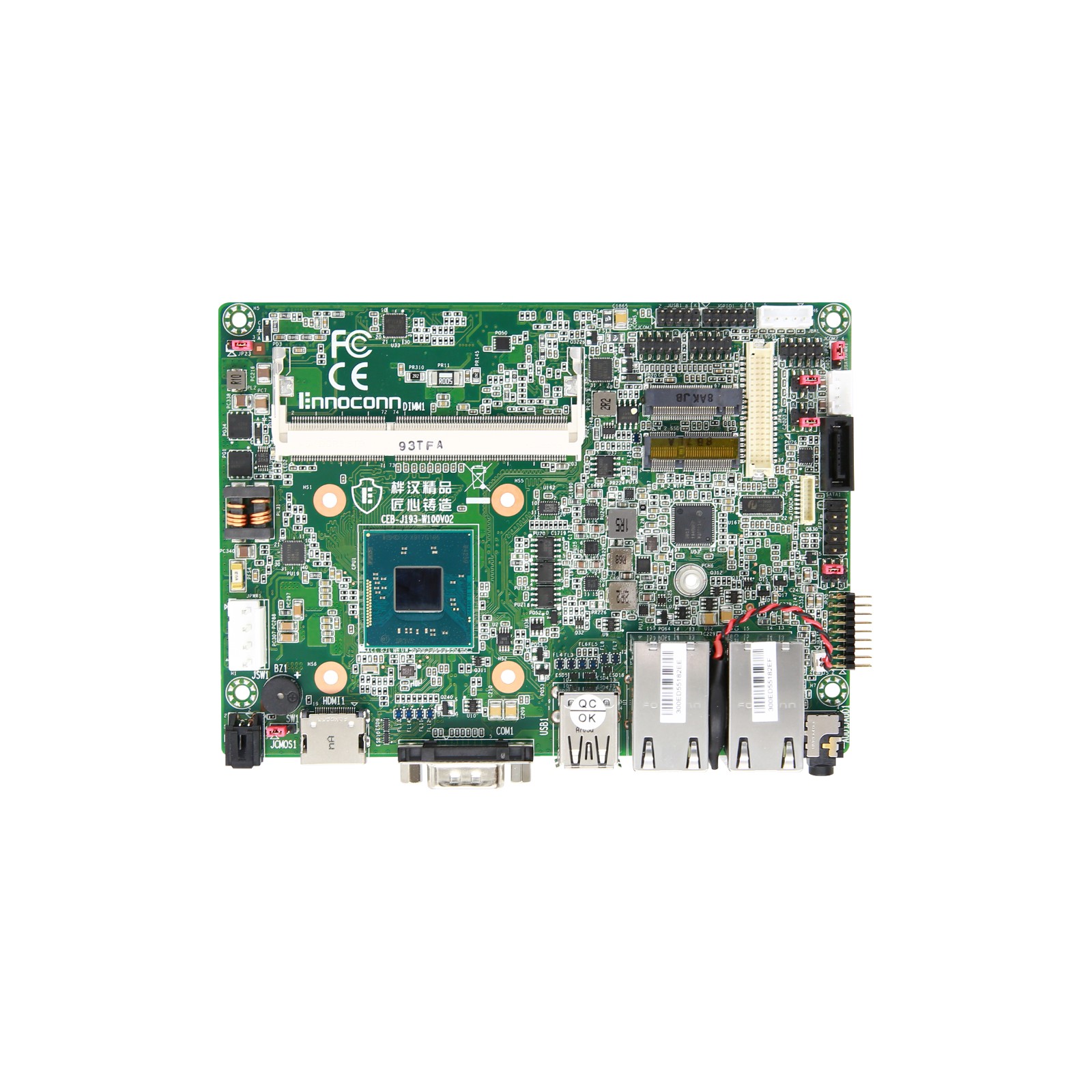

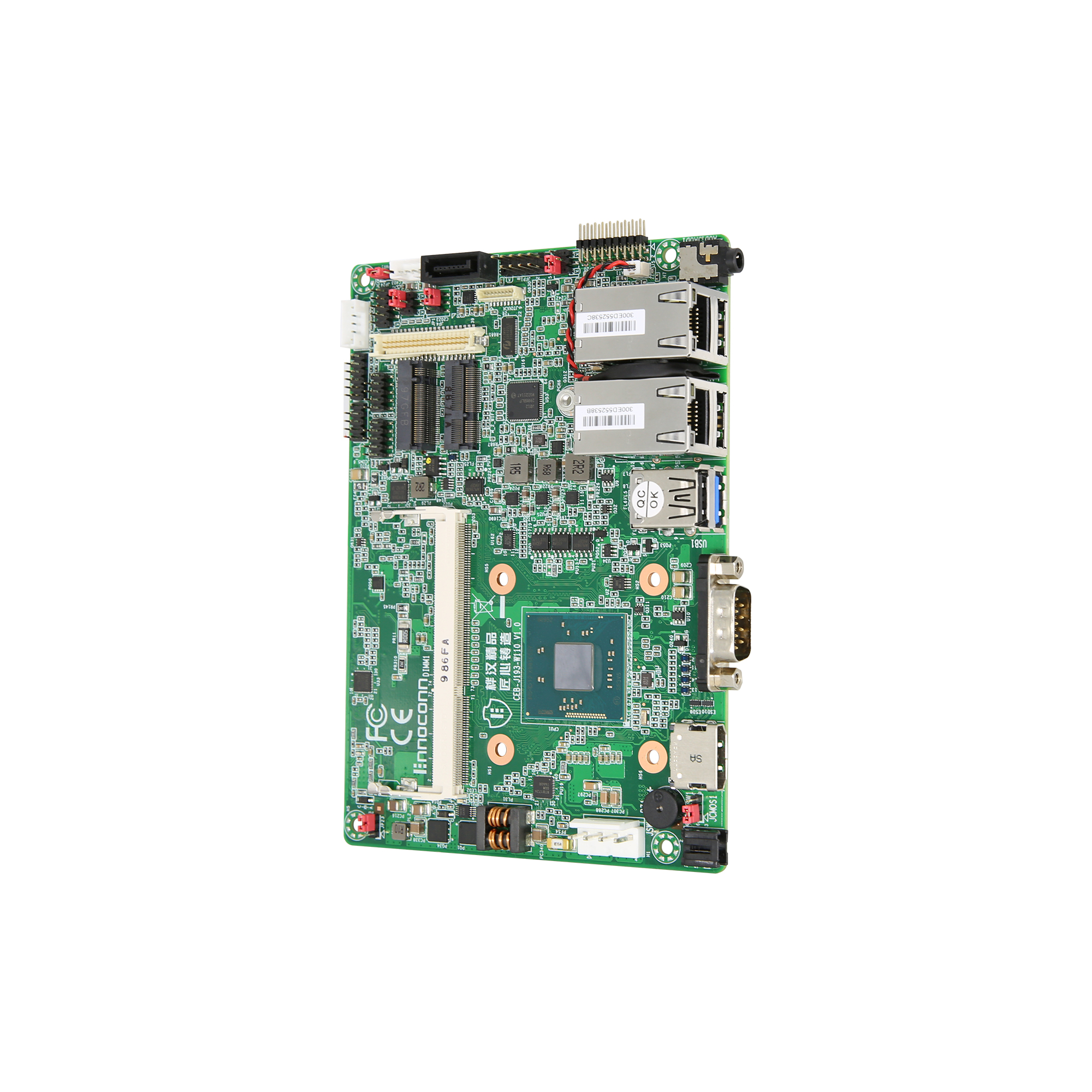

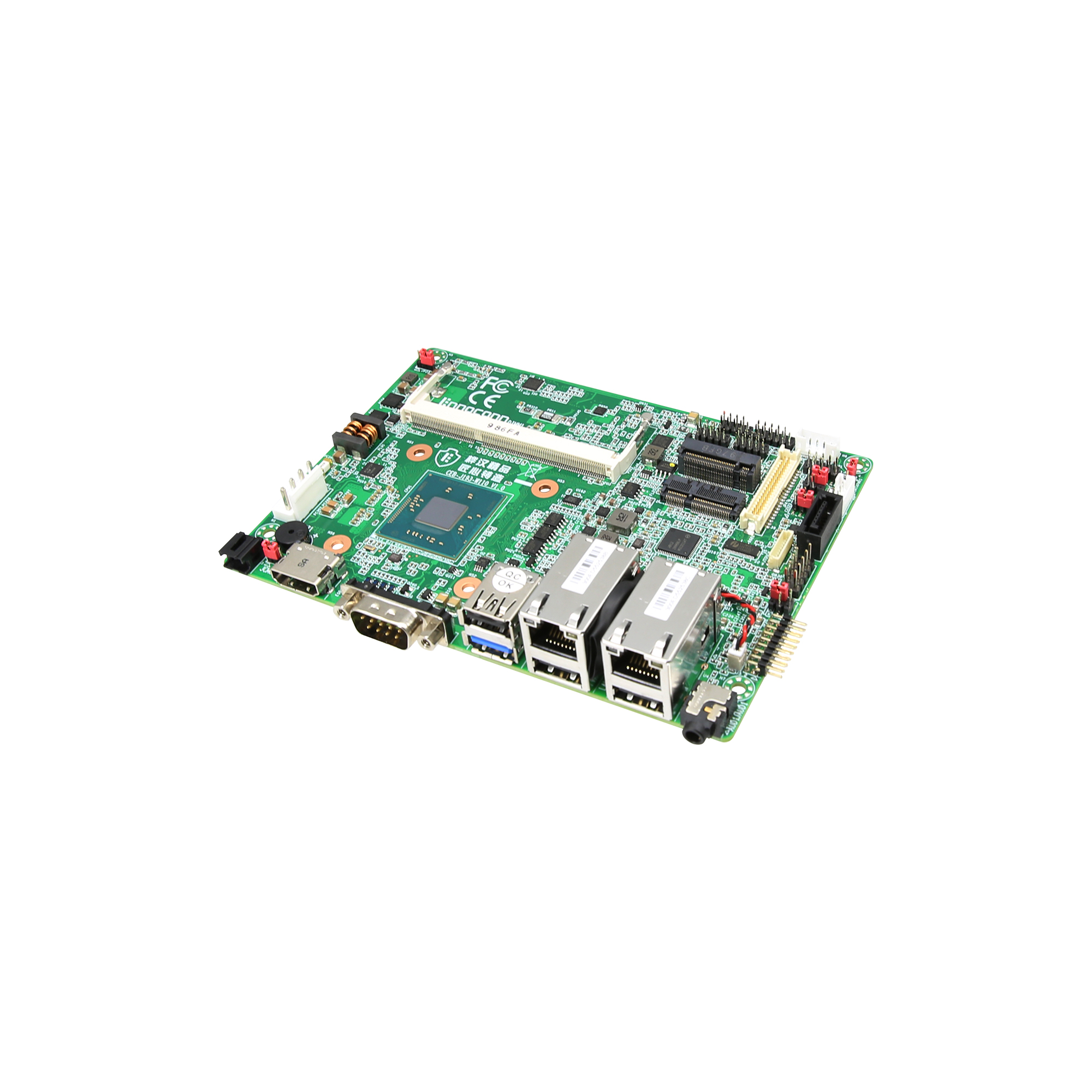

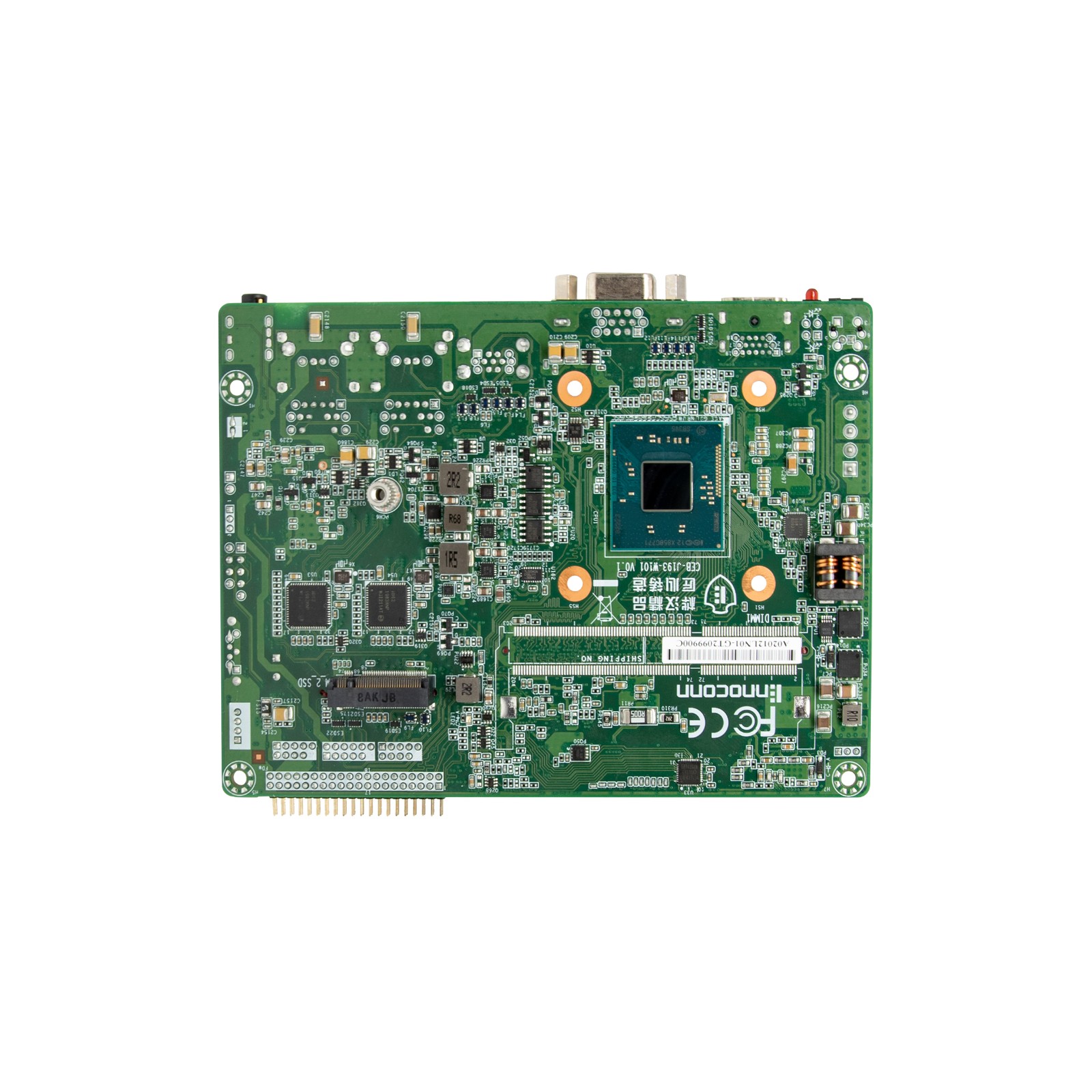

3.5''工业主板 CEB-J193-W110

  • 产品特性:


                                 CEB-J193-W110

    ● Intel® Bay Trail Celeron® J1900, Quad-core, 2.0 GHz

    ● 支持单通道DDR3L 1333 SO-DIMM内存插槽, 内存容量最大可达8GB

    ● 支持Mini-PCIe, M.2 扩展

    ● 支持Ennoconn USB SR Pro技术

    ● 宽压设计, 支持9-36V的 DC-IN电压输入

    ● 支持2 x Intel® I211AT GbE

    ● 支持Touch on board功能(PenMount IC)

    ● 支持6 x USB, 6 x COM(2 x RS232/422/485, 4 x RS23)

    ● 支持双屏异显HDMI、LVDS、eDP


  • 产品介绍
  • 详细参数
  • 产品型录
  • 驱动程序

产品介绍:

Intel®Bay Trail J1900 处理器 , 2 x Intel LAN, 6 x USB, 6 x COM, 支持 Mini PCIe、M.2 扩展和HDMI、LVDS、eDP多种显示,3.5寸主板 采用Intel® Celeron J1900四核处理器 2.0GHz, 3.5寸(146*105mm), 支持英特尔双千兆网口, 10W低功耗, 可支持工业嵌入式控制系统或者嵌入式触摸屏电脑, 已广泛应用于医疗、通信、自助终端、自动化等行业。




    处理器 Processor  Intel® Bay Trail Celeron® J1900 processor (2.00 GHz)
    内存 Memory  1 x DDR3L 1333 MHz SO-DIMM Slot, up to 8 GB
    存储 Storage  1 x SATA 2.0, 1 x M.2 2242(1 x mSATA supported), 1 x Mini PCIe[1]
    显示 Display  Intel® HD Graphics
    网口 Ethernet 2 x Intel® I211AT GbE (10/100/1000 Mbps)
    音频 Audio  Realtek® ALC269 HD Audio codec, supports 2.1-channel
    BIOS  AMI UEFI BIOS

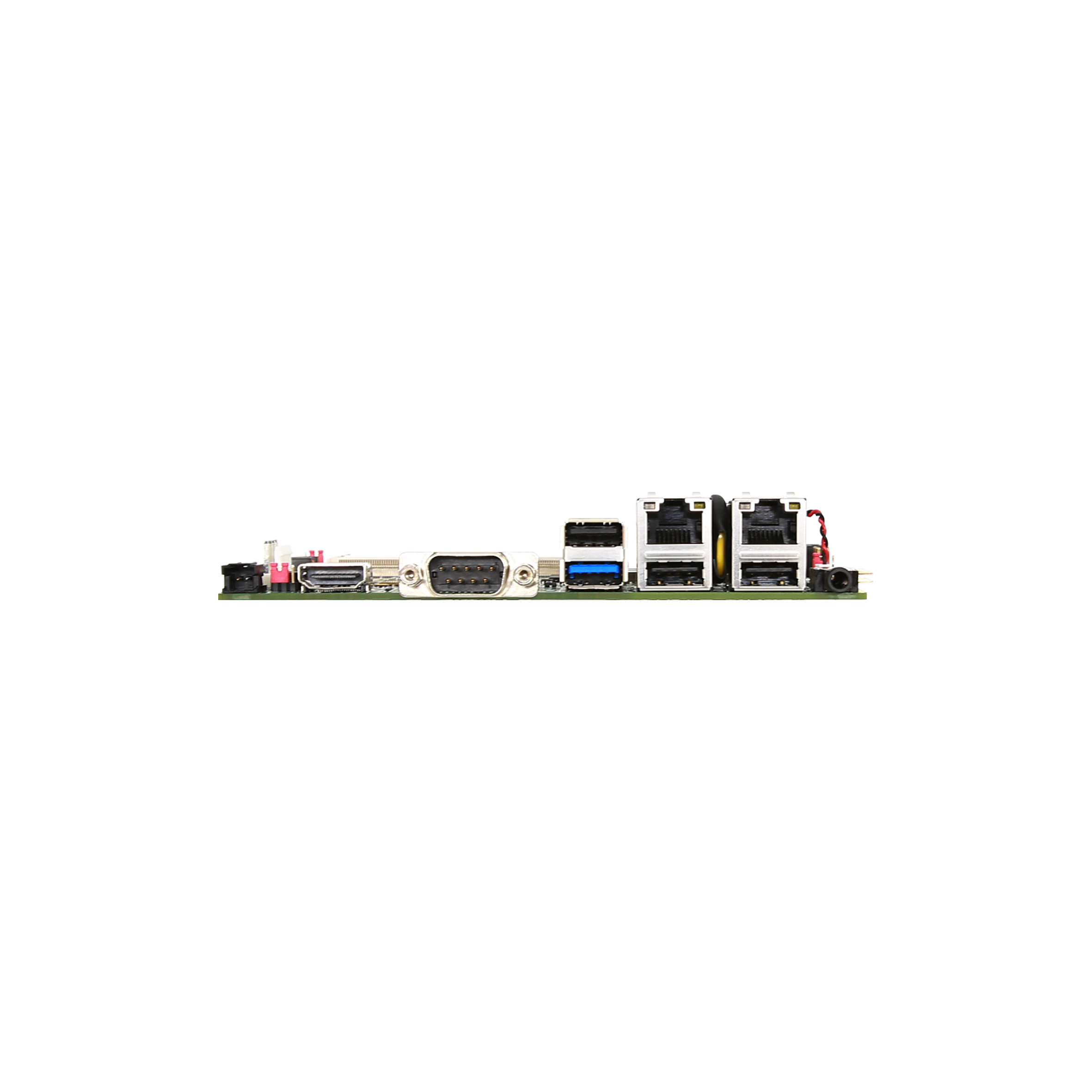

  外部接口 External I/O  1 x HDMI:max resolution up to 1920 x 1200
  3 x USB2.0(USB SR Pro supported), 1 x USB3.0(USB SR Pro supported)
  2 x RJ45

  1 x RS232/ 422/ 485

  1 x Remote

  1 x Line-out, 1 x Mic-in

  内部接口 Internal I/O   4 x RS232, 1 x RS232/422/485
  1 x LVDS or 1 x eDP[2]
 2 x USB2.0 pin header
  1 x 8 bit GPIO
  1 x Touch pin header
   1 x DC IN pin header
  1 x F_Panel (power LED, HDD LED, power button, reset button)
  1 x SATA2.0

    扩展接口 Expansion

 1 x Mini PCIe(1 x Wifi/4G/3G or mSATA supported)

 1 x M.2 2230(1 x Wifi supported)

 1 x SIM Card Socket

  环境 Environment  操作温度Operation Temp: 0℃ ~ 60℃
  存储温度Storage Temp: -40℃ ~ 85℃
  湿度Humidity: 5% ~ 95%, 非凝结状态Non-condensing
  存储湿度:   5% ~ 95%, 非凝结状态
    电源输入 Power Input  9-36V DC

    尺寸 Dimension  3.5" (146 x 105mm)
    操作系统 OS    Windows 7/8/10, Linux


CEB-J193-W110 型号下载

CEB-J193-W110.pdf
