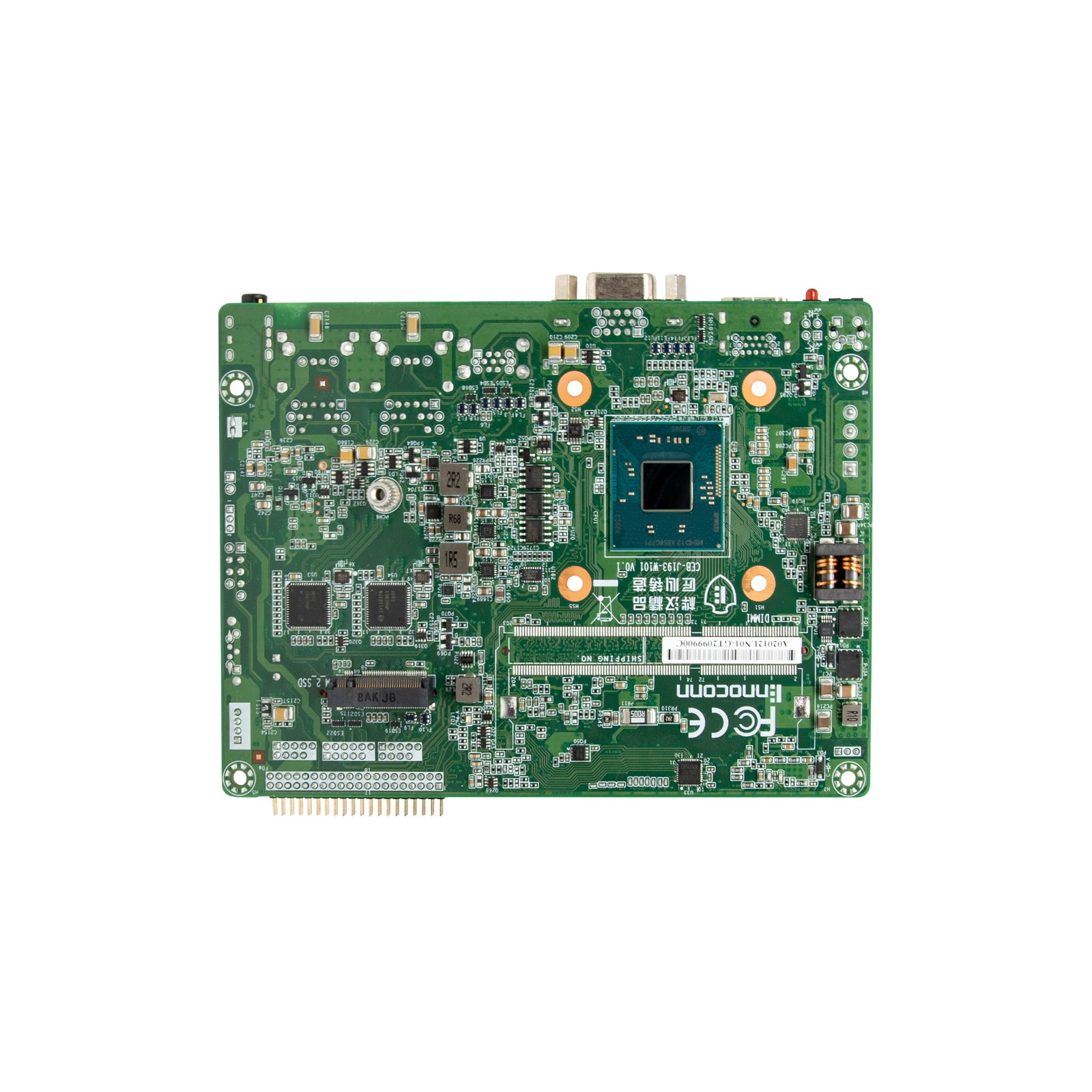

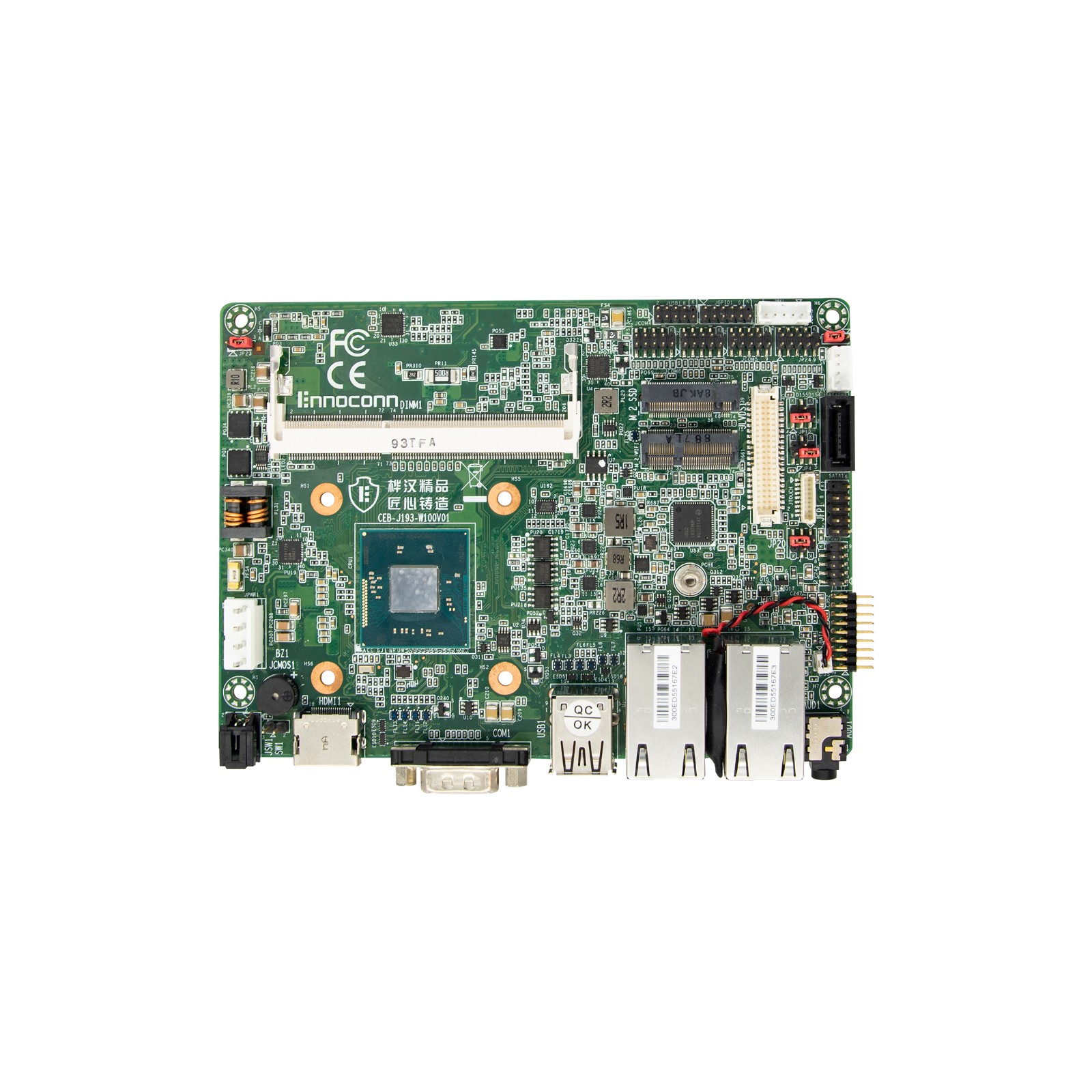

3.5''工业主板 CEB-J193-W100

  • 产品特性:


                                 CEB-J193-W100

    ● Intel® Bay Trail Celeron® J1900, Quad-core, 2.0 GHz

    ● 支持单通道DDR3L 1333 SO-DIMM内存插槽, 内存容量最大可达8GB

    ● 支持Mini-PCIe, M.2 扩展

    ● 支持Ennoconn USB SR Pro技术

    ● 宽压设计, 支持9-36V的 DC-IN电压输入

    ● 支持2 x Intel®  I211AT GbE

    ● 支持Touch on board功能 (PenMount IC)

    ● 支持6 x USB, 6 x COM (2 x RS232/422/485, 4 x RS23)


  • 产品介绍
  • 详细参数
  • 产品型录
  • 驱动程序

产品介绍:

Intel®Bay Trail J1900 处理器, 2 x Intel LAN, 6 x USB, 6 x COM, 支持 Mini-PCIe、M.2 扩展, 3.5寸主板。 采用Intel® Celeron J1900四核处理器 2.0GHz, 3.5寸(146*105mm), 支持英特尔双千兆网口, 10W低功耗, 可支持工业嵌入式控制系统或者嵌入式触摸屏电脑, 已广泛应用于医疗、通信、自助终端、自动化等行业。




    处理器 Processor  Intel® Bay Trail Celeron® J1900 processor (2.00 GHz)
    内存 Memory  1 x DDR3L 1333 MHz SO-DIMM Slot, up to 8 GB
    存储 Storage   1 x SATA 2.0, 1 x M.2 2242(1 x mSATA supported), 1 x Mini PCIe[1]
    显示 Display Intel® HD Graphics
    网口 Ethernet  2 x Intel® I211AT GbE (10/100/1000 Mbps)
    音频 Audio   Realtek® ALC269 HD Audio codec, supports 2.1-channel
    BIOS    AMI UEFI BIOS

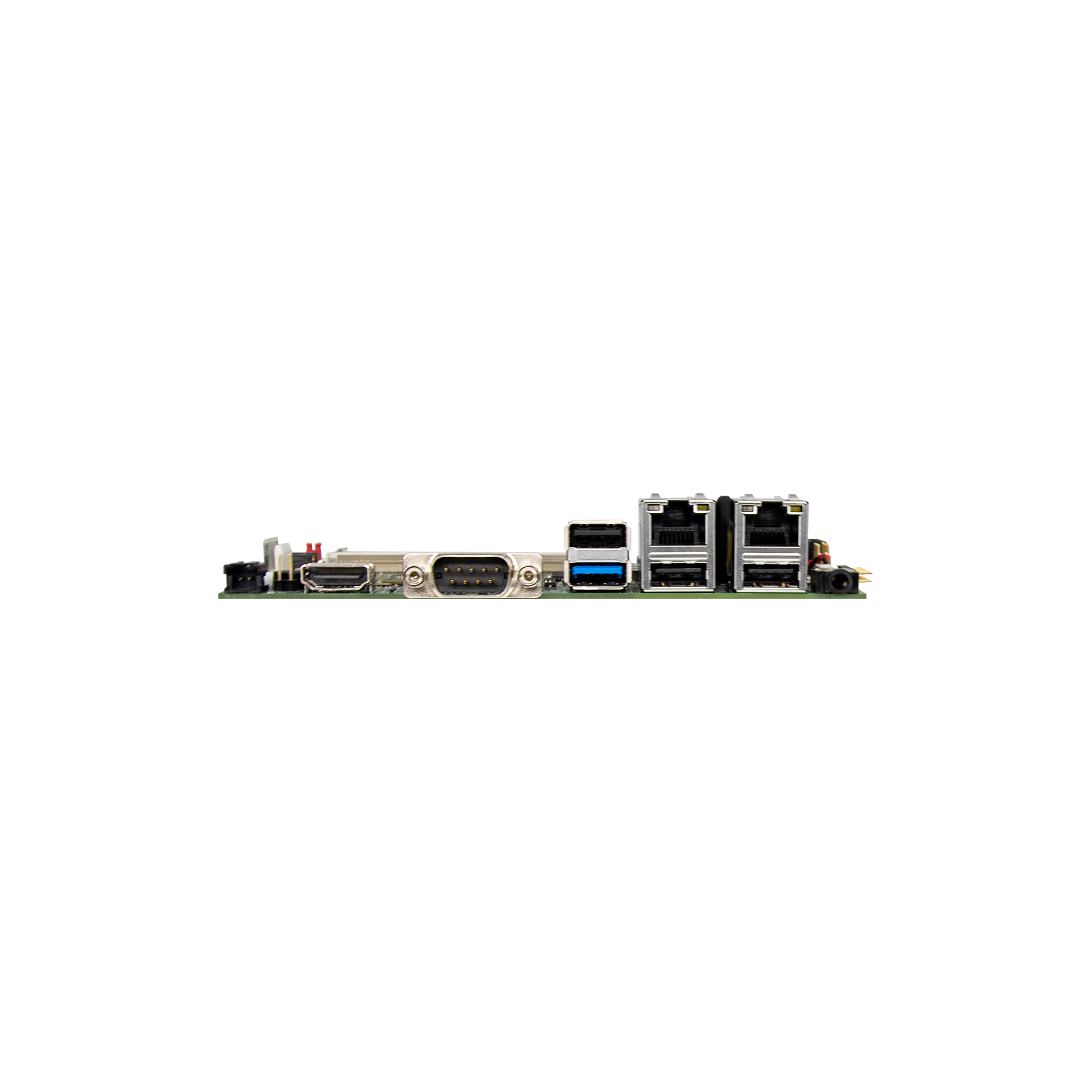

  外部接口 External I/O   1 x HDMI: max resolution up to  1920 x 1200
 3 x USB2.0(USB SR Pro supported), 1 x USB3.0 (USB SR Pro supported)
  2 x RJ45

  1 x RS232/422/4852   x RJ45

  1 x Remote

  1 x Line-out, 1 x Mic-in

  内部接口 Internal I/O  4 x RS232, 1 x RS232/422/485
  1 x LVDS: up to 1920x1200
2 x USB2.0 pin header
  1 x 8 bit GPIO
 1 x Touch pin header
  1 x DC IN pin header
 1 x F_Panel (power LED, HDD LED, power button, reset button)
  1 x SATA2.0

    扩展接口 Expansion

  1 x Mini PCIe (1 x Wifi/4G/3G or mSATA supported)

  1 x M.2 2230(1 x Wifi supported)

  1 x SIM Card Socket

  环境 Environment   操作温度Operation Temp: 0℃ ~ 60℃
  存储温度Storage Temp: -40℃ ~ 85℃
  湿度Humidity: 5% ~ 95%, 非凝结状态Non-condensing

    电源输入 Power Input 9-36V DC

    尺寸 Dimension  3.5" (146 x 105mm)
    操作系统 OS  Windows 7/8/10, Linux


CEB-J193-W100 型号下载

CEB-J193-W100.pdf
