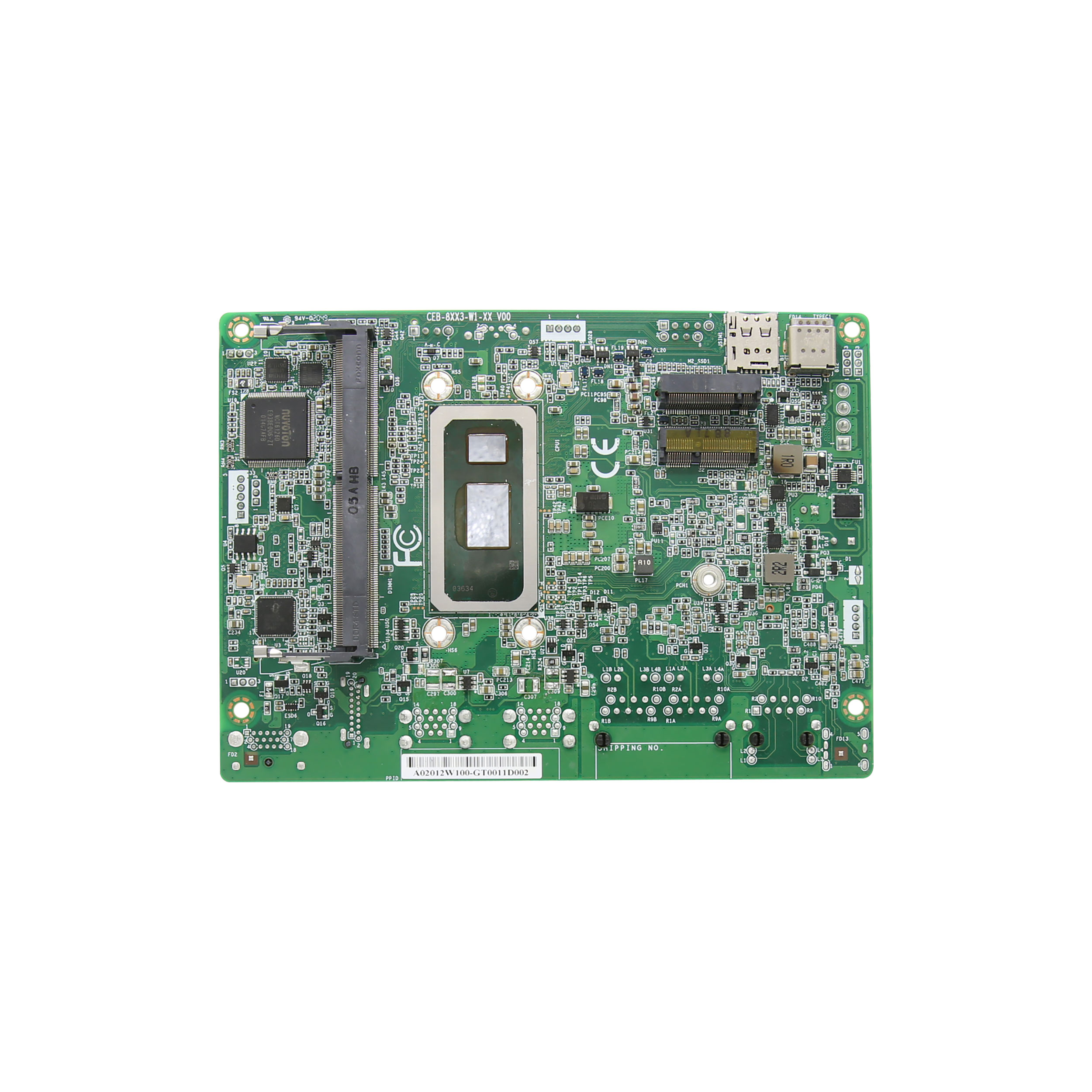

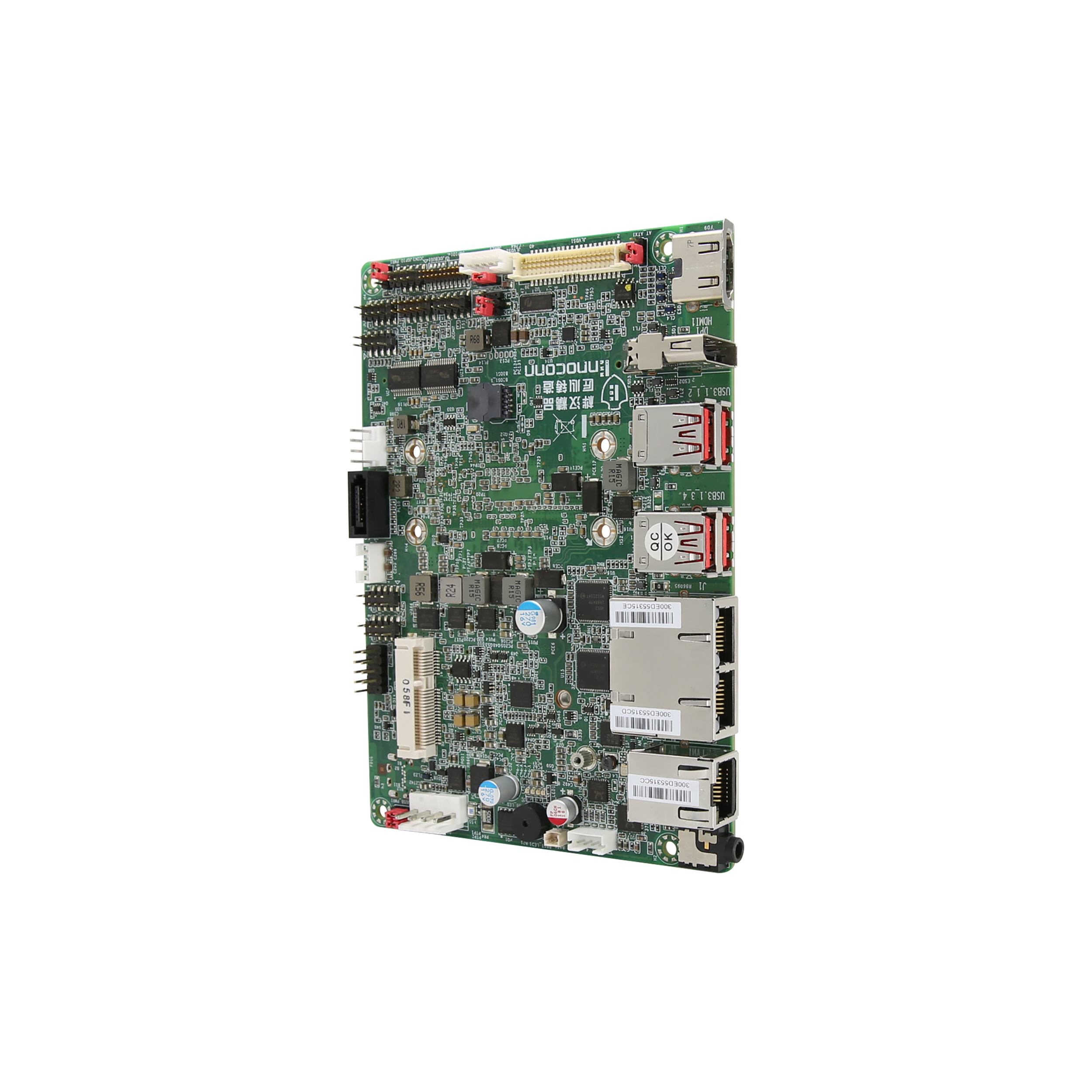

3.5''工业主板 CEB-8XX3-W101

  • 产品特性:


                                 CEB-8XX3-W101

    Intel® 第八代Core™ i3-8145UE 双核Processor(2.2 GHz/3.9GHz)
    Intel® 第八代Core™ i5-8365UE 四核Processor(1.6 GHz/4.1GHz)
    Intel® 第八代Core™ i7-8665UE 四核Processor(1.7 GHz/4.4GHz)
    支持1 x SO-DIMM DDR4,最大支持32GB
    支持Ennoconn USB SR Pro 技术
    支持3个千兆网络
    支持8 x USB, 6 x COM, 16 bit GPIO
    支持SATA/M.2 SSD/MSATA,M.2 WIFI, MiniPCIE
    支持SIM卡
    支持宽压输入9V~36V DC-IN with power board(可选)
    支持5G卡with extension board(可选)


  • 产品介绍
  • 详细参数
  • 产品型录
  • 驱动程序

产品介绍:

Intel® Wiskey Lake i3-8145UE/i5-8365UE/i7-8665UE Processor, 3 x LAN, LVDS/HDMI/DP, 6 x COM, 8 x USB, Mini-PCIe, M.2 SSD, M.2 WIFI, 5G module optional, 3.5"MB




处理器 ProcessorIntel® 第八代Core ™ i3-8145UE 双核Processor (2.2 GHz/3.9GHz) Intel® 第八代Core ™ i5-8365UE 四核Processor (1.6 GHz/4.1GHz) Intel® 第八代Core ™ i7-8665UE 四核Processor (1.7 GHz/4.4GHz)
内存 MemorySingle Channel, 1 x SO-DIMM Slot, DDR4 2133/2400MHz, up to 32GB
存储 Storage1 x SATA 3.0, 1 x M.2 2242 (SATA3.0/PCIe Gen3 x 4 supported), 1 x Mini-PCIe (SATA3.0 supported)
显示 DisplayIntel® UHD Graphics 620
网口 Ethernet1 x RJ45 Intel® I219-LM GbE (10/100/1000 Mbps) 2 x RJ45 Intel® I211AT (10/100/1000 Mbps)
音频 AudioRealtek® ALC269Q HD Audio Codec
BIOSAMI UEFI BIOS

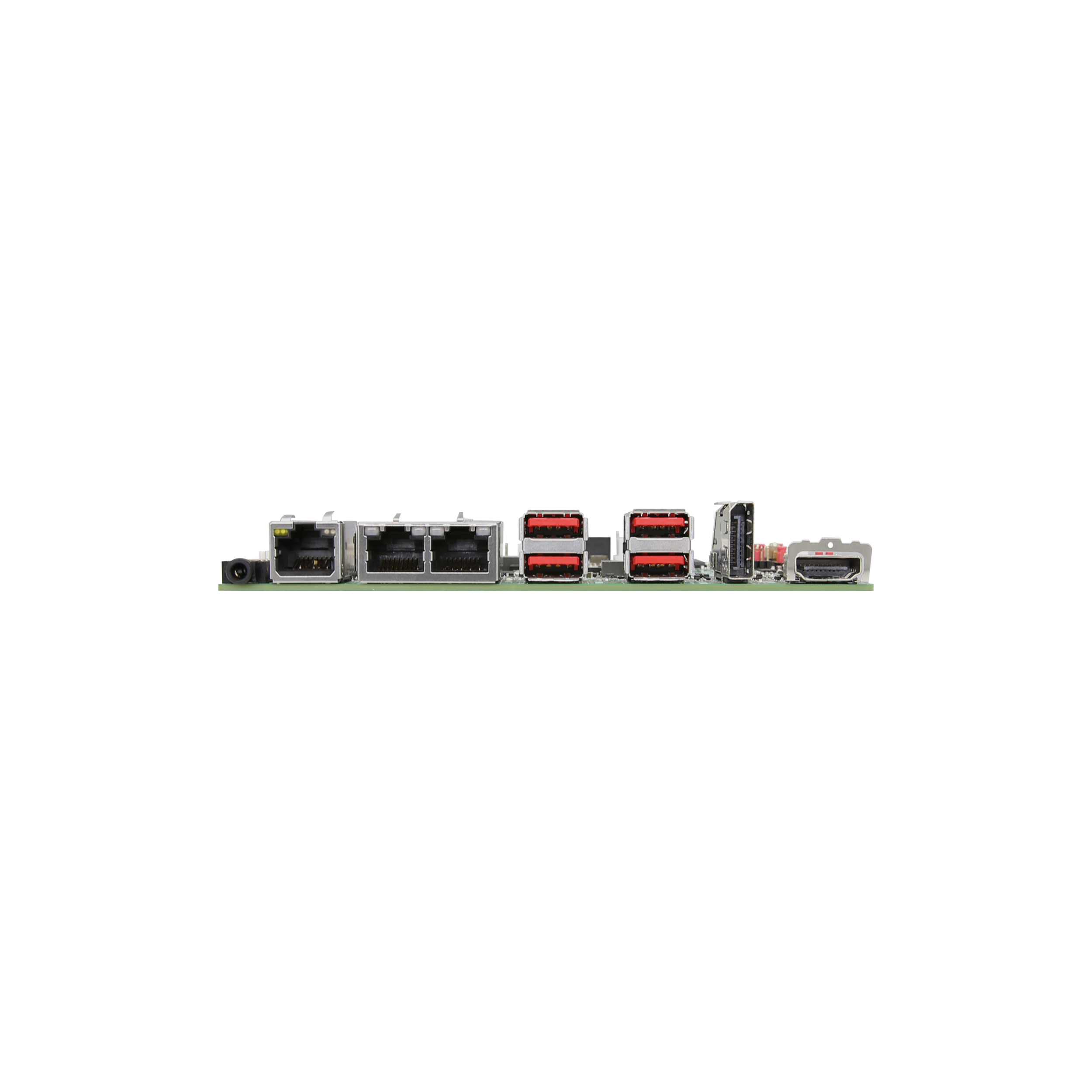

外部接口 Rear I/O1 x HDMI: max resolution up to 4096 x 2304@24Hz 1 x DP: max resolution up to 4096x2304@60Hz 4 x USB 3.1Gen2 (USB SR Pro supported) 3 x RJ45 1 x Line out&Mic in (2 in 1)
内部接口 Internal I/O1 x LVDS: max resolution up to 1920 x 1200@60Hz【1】 1 x eDP: max resolution up to 4096 x 2304@60Hz【1】 4 x USB 2.0 1 x 16 bit GPIO 2 x RS232/422/485, 4 x RS232 1 x F_Panel (Power LED, HDD LED, Power button, reset button) 1 x DC IN 1 x Speaker Out (5W/8ohm)
扩展接口 Expansion1 x M.2 2230 (WiFi/PCIe/USB2.0 signal supported) 1 x M.2 2242 (SATA/PCIe X4 NVME SSD supported) 1 x Mini-PCIe (WiFi/3G/4G/mSATA supported) 1 x SIM
环境 Environment操作温度 Operation Temp.: -20℃ ~ 60℃ 存储温度 Storage Temp.: -40℃ ~ 85℃ 操作湿度 Operation Humidity: 5% ~ 95%, 非凝结状态 Non-condensing 存储湿度 Storage Humidity: 5% ~ 95%, 非凝结状态 Non-condensing
电源输入 Power Input12V DC-IN (9-36V supported with power board, optional)
尺寸 Dimensions3.5" (146 x 105mm)
操作系统 OSWindows10, Linux


CEB-3853-W100  型号下载

CEB-3853-W100.pdf
