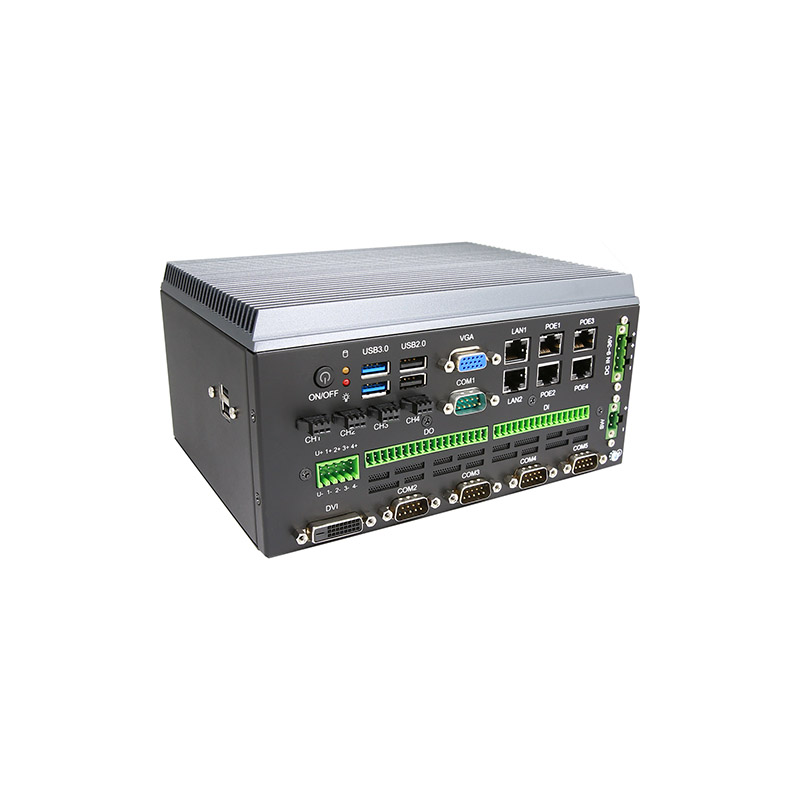

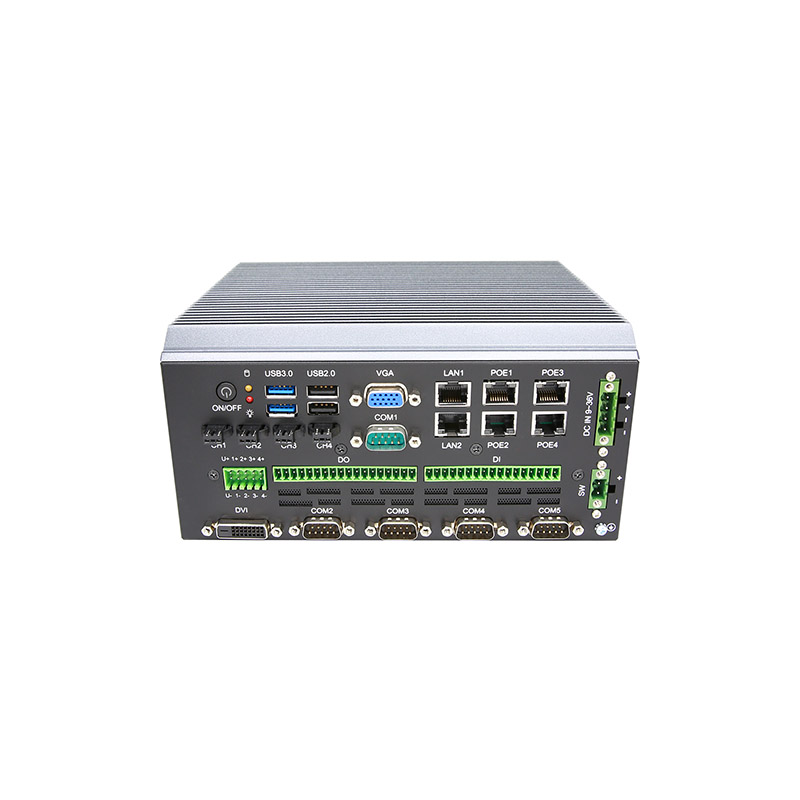

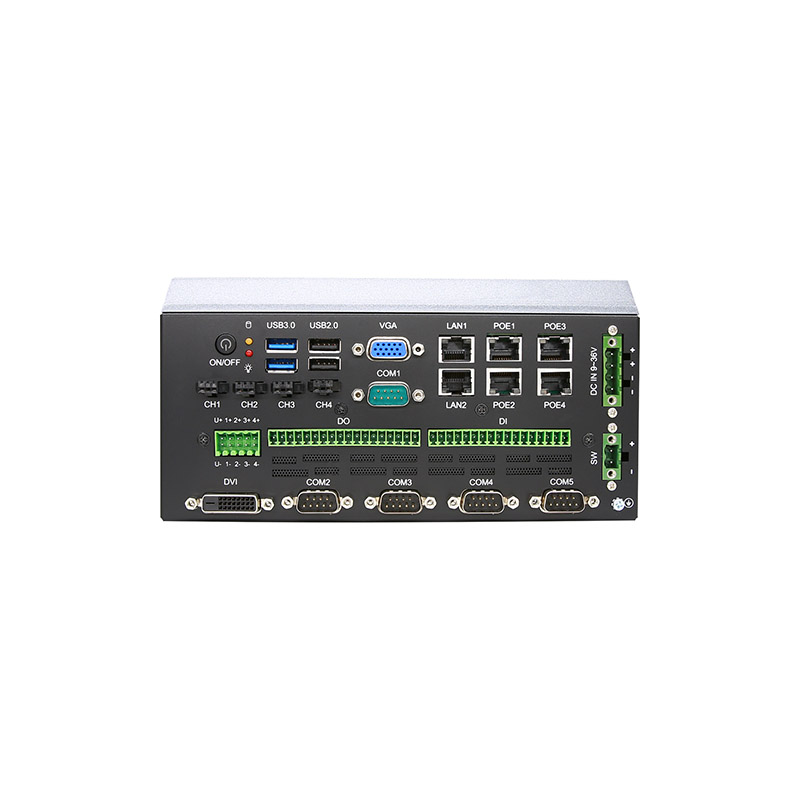

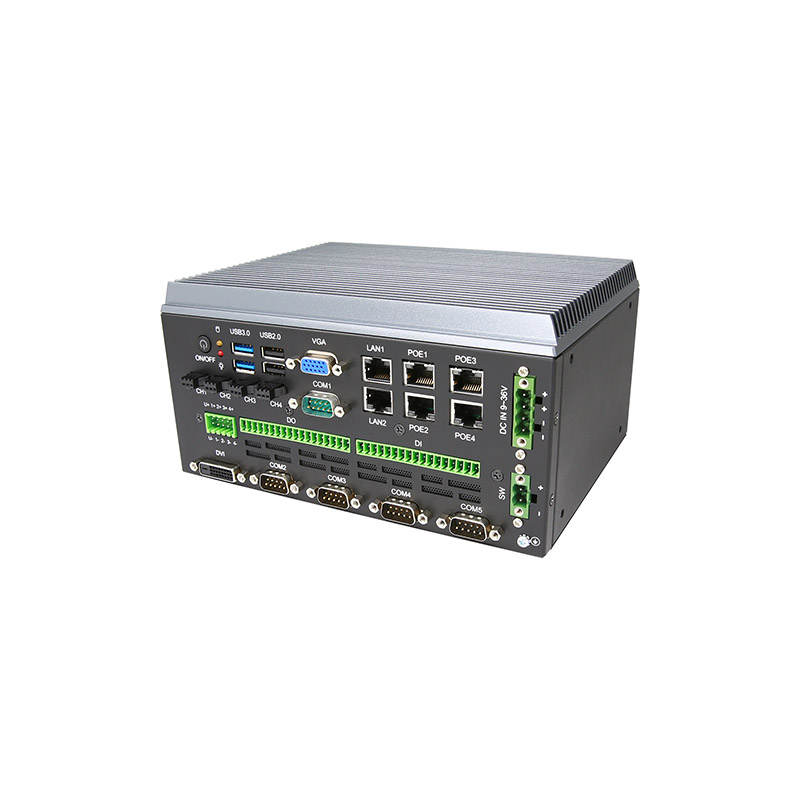

嵌入式工业电脑 CES-R650-W46A

  • 产品特性:


                                   CES-R650-W46A

    ● 板载Intel® Skylake i7-6500U双核处理器,主频最大可以达到2.5GHz

    ● 支持单通道DDR4 1866/2133MHz SO-DIMM内存插槽,内存容量最大可达16GB

    ● 支持双千兆网口

    ● 支持VGA/HDMI多扩展显示

    ● 内置1 x 2.5寸HDD/SSD可扩充支架

    ● 内置1 x mini-PCIe及2 x M.2支持多种模块扩展

    ● 宽压9-36V DC-IN,可锁附凤凰端子接口


  • 产品介绍
  • 详细参数
  • 产品型录
  • 驱动程序

产品介绍:

Intel® Skylake CoreTM i7-6500U处理器, 双核, TDP 15W,四网口,六个串口,四个USB,9-36V宽压输入 采用Intel® Skylake CoreTM i7-6500U处理器,拥有丰富I/O接口,高度灵活性以及支持不同扩展接口的工业电脑,,而且具有适应宽温、强固机构的特性,可广泛应用于工业自动化、机器视觉、能源环保、设备检测、金属探测等领域。





正弦振动 Sine Vibration

  系统 System                                                                           CES-R650-W46A
    处理器 Processor Intel® Core™ i7-6500U Processor, 2.5GHz (up to 3.1GHz)
    内存 Memory  1 x DDR4 1866/2133MHz SO-DIMM, Up to 16 GB
    存储 Storage

  1 x SATA 3.0 for 2.5" HDD/SSD

  1 x mSATA, 1 x M.2 2242 Slot

    图形 Graphics   Intel® HD Graphics 520, dual display

    操作系统 OS


  看门狗定时器 Watchdog Timer

   Windows 7/8/10, Linux


  Programmable 255 levels timer interval,from 1~255 sec/min

  外部接口 External I/O
    网口 Ethernet  4 x RJ45 Intel® i211AT GbE (10/100/1000 Mbps)
    音频 Audio  1 x Audio(Line-out&Mic-in 2 in 1),Realtek® ALC269 HD Audio codec
    显示 Video  1 x VGA: max resolution up to 1920 x 1200
  1 x HDMI: max resolution up to 4096 x 2160

    USB


   串口 COM

 2 x USB 2.0, 2 x USB 3.0


  1   x USB 3.0   6 x COM (2 x RS232/422/485 auto-flow,4 x RS232/485 optional by jumper)

GPIO


按钮 Button


指示灯 LED


远程开关 Remote ON-OFF


1 x 8bit programmable GPIO


 1 x Power button


1 x Power LED (Green for Power-on,Blink for Sleep mode,Off for Power-off)


1 x HDD LED (Red blink for Data read or write)

1 x Remote ON-OFF

  内部接口 Internal I/O
    扩展接口 Expansion

   1 x Full-size Mini-PCIe Slot (co-lay with mSATA)


  1 x M.2 2242 Slot


  1 x M.2 2230 Slot for Wifi module

    SIM卡   1 x SIM Card Slot
  环境 Environment
    操作温度 Operation Temp.   -20℃ ~ 60℃(SSD), 0℃ ~ 40℃(HDD)
    存储温度 Storage Temp.  -40℃ ~ 85℃
    湿度 Relative Humidity  5% ~ 95%, 非凝结状态Non-condensing
    振动 Vibration  SSD: 5~500Hz, 2Grms operation
  HDD: 5~500Hz, 1Grms operation
    机械冲击 Shock   Operation: 10G@11ms
 Non-operation: 30G@11ms
  电源 Power
    电源输入 Power Input  9~36V DC, 2-pin phoenix connector
  机构 Mechanical
    外观 Housing  铝合金 Aluminum Alloy
    尺寸 Dimension  244 x 153 x 57.5 mm
    重量 Weight  1.9kg
    安装方式 Mounting  桌面式 (Desk-Mount), 壁挂式 (Wall-Mount), VESA-mount (75 x 75mm,100 x 100mm), 导轨式(DIN-Rail)
  认证 Certification
 安规认证 Safety Certification  CCC, CE, FCC
 认证Certification
随机振动 Random Vibration 5~500Hz, 1Grms (HDD)operation, 5~500Hz, 2Grms (SSD)operation

 5~500Hz, 2G Non-operation
机械冲击 Shock 10g 11ms operation, 30g 11ms Non-operation


CES-R650-W46A型号下载

DS_CES-R6X0-W46A_20200107.pdf
