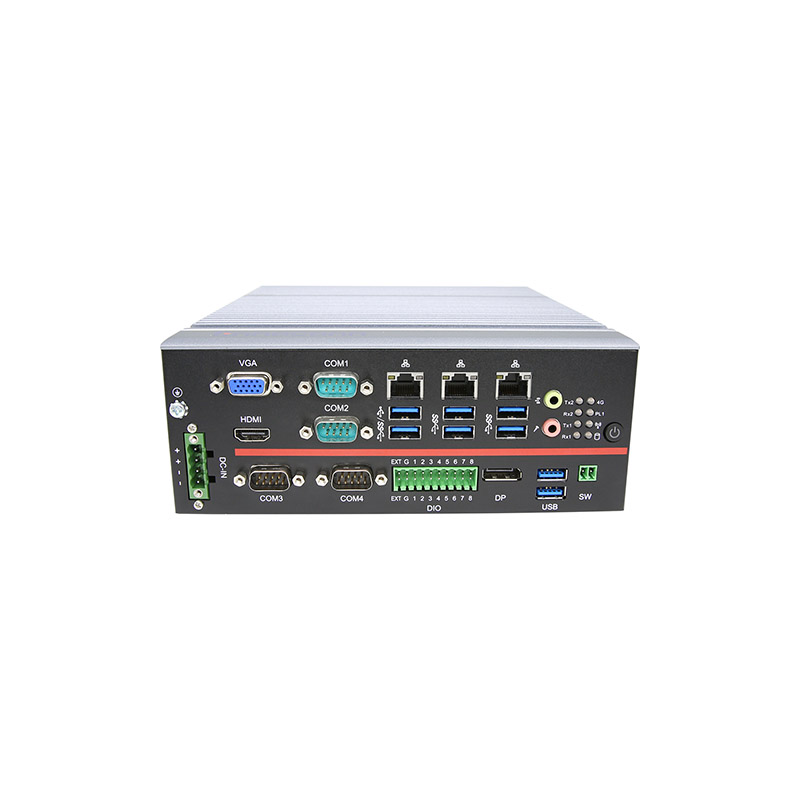

嵌入式工业电脑 CES-EH11-D340

  • 采用Skylake-S/Kabylake-S系列LGA1151奔腾/赛扬/酷睿处理器,搭载H110芯片组
    支持双通道DDR4 2133MHz SO-DIMM内存插槽,内存容量最大可达32GB
    支持三个千兆网口
    支持VGA,HDMI及DP++ 双显
    内置2 x 2.5寸HDD/SSD支架
    内置1 x Mini-PCIe/mSATA槽,1 x M.2 2230 wifi卡槽及1 x M.2 2242扩展槽,支持多种模块扩展

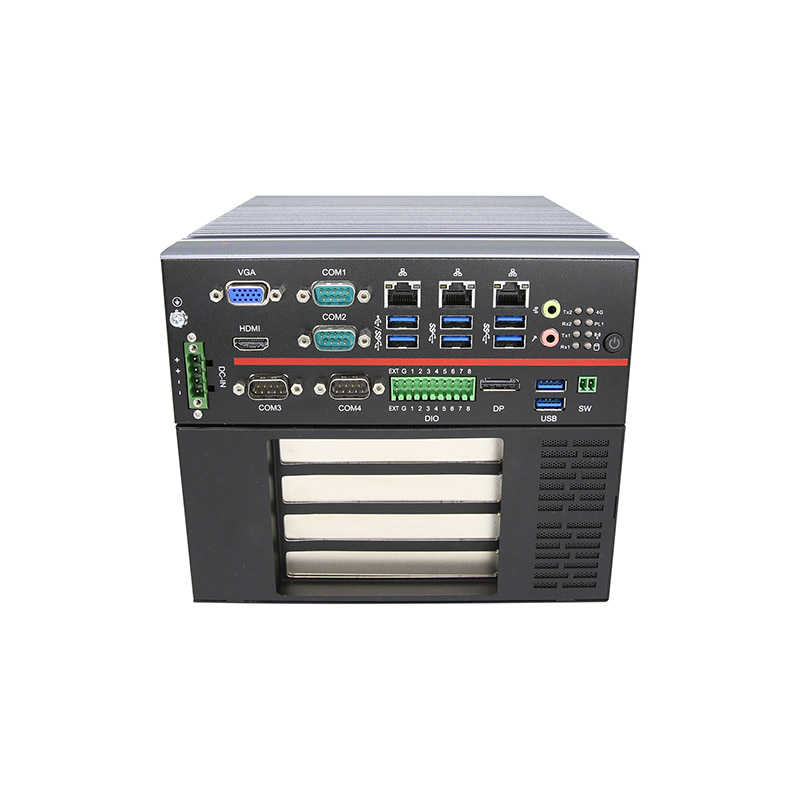

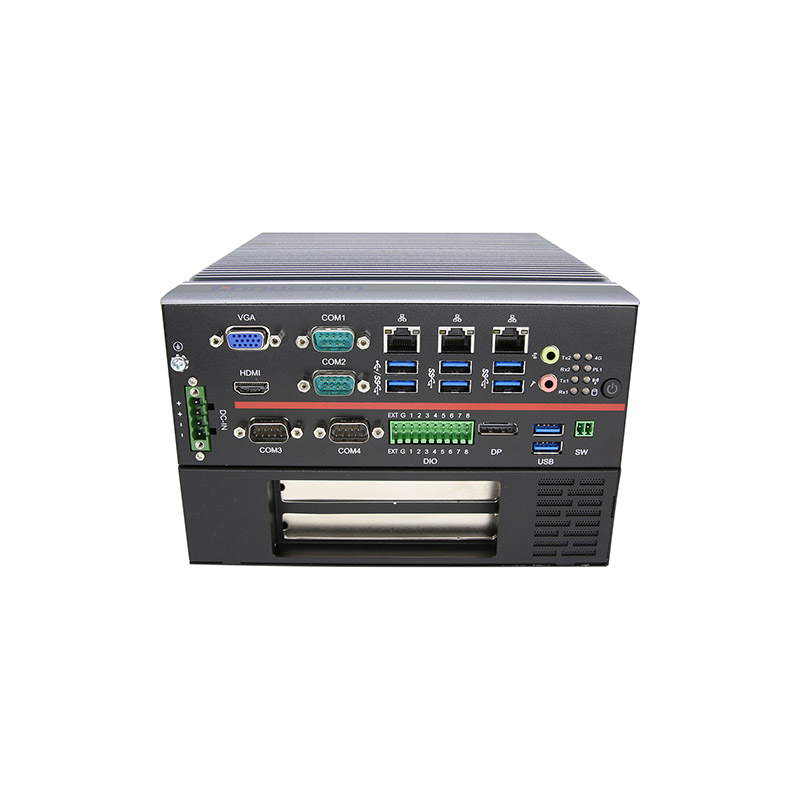

    可支持PCIe X 16,PCIe X 8,PCIe X 4,PCIe X 1及PCI扩展插槽

    • 产品介绍
    • 详细参数
    • 产品型录
    • 驱动程序

    产品介绍:

    Intel® Skylake-S/Kabylake-S series LGA1151Pentium/Celeron/Core processor, H110 chipset, 3 x LAN, max 6 x COM, 10 x USB, 16bit GPIO, Optional 9-36V power input, fanless system



    外部接口 External I/O
    网口 Ethernet 2 x RJ45, Intel® i211AT GbE (10/100/1000 Mbps) 1 x RJ45, Intel® I219LM GbE (10/100/1000 Mbps)
    显示 Video 1 x VGA: max resolution up to 1920 x 1200 1 x HDMI: max resolution up to 4096 x 2160 1 x DP++: max resolution up to 4096 x 2304
    音频 Audio 1 x Line-out, 1 x Mic-in, Realtek® ALC269 HD Audio codec
    串口 COM 4 x RS232/422/485 auto-flow 2 x RS232 (optional by internal pin head)
    USB 4 x USB3.0, 4 x USB2.0, 2 x USB2.0 pin head
    GPIO 1 x 16bit programmable GPIO (default 3.3V, 5V optional)
    按钮 Button 1 x Power button
    指示灯 LED 1 x Power LED (Green for Power-on, Blink for Sleep mode, Off for Power-off) 1 x HDD LED (Yellow blink for Data read or write) 2 x COM1 LED for Rx1 and Tx1 2 x COM2 LED for Rx2 and Tx2 1 x Wifi communication LED (Green blink for communication) 1 x 4G communication LED (Green blink for communication) 1 x PL1 for user defination (can indicate CPU temperature, voltage dectact, etc)
    远程开关 Remote ON-OFF 1 x Remote ON-OFF
    内部接口 Internal I/O
    扩展接口 Expansion 1 x Mini-PCIe slot 1 x M.2 2230 slot
    SIM 卡 1 x 3G/4G SIM socket
    扩展模组 Extension module
    环境 Environmental
    操作温度 OperatingTemp. -10℃ ~ 40℃ with 0.7m/s air flow (with 65W CPU and industrial SSD) -10℃ ~ 50℃ with 0.7m/s air flow (with 35W CPU and industrial SSD) 0℃ ~ 30℃ with 0.7 m/s air flow (HDD)
    存储温度 Storage Temp. -40℃ ~ 85℃
    湿度Relative Humidity 5% ~ 95%, 非凝结状态Non-condensing
    振动 Vibration SSD: 5~500Hz, 2Grms operation HDD: 5~500Hz, 1Grms operation
    机械冲击 Shock Operation: 10G@11ms Non-operation: 30G@11ms
    电源 Power
    电源输入 Power Input 19-24V DC, 4-pin phoenix connector (9-36V DC optional with power board)
    机构Mechanical
    外观 Housing 铝合金 Aluminum Alloy
    安装方式 Mounting 桌面式 (Desk-Mount), 壁挂式 (Wall-Mount)
    尺寸 Dimension 200 x 230 x 78 mm
    重量 Weight 3.5kg
    认证 Certification
    安规认证 Safety Certification CCC
